    安克140W 24000mAh快充移动电源

    发布时间：2025-03-27
    充电头网获悉，这款快充移动电源更换了内部的协议方案，使用了智融科技的SW2505快充协议芯片，实现了全部国产化的PD3.1大功率快充移动电源量产。SW2505已经通过了USB PD3.1 EPR认证，快充协议支持全面。下面就带来安克这款快充移动电源的拆解，一起看看内部的方案和用料。

    安克140W快充移动电源开箱


    包装盒正面印有ANKER品牌、产品名称以及外观，下方还有兼容苹果/安卓设备、24000mAh、最大功率140W、彩屏显示四大卖点。

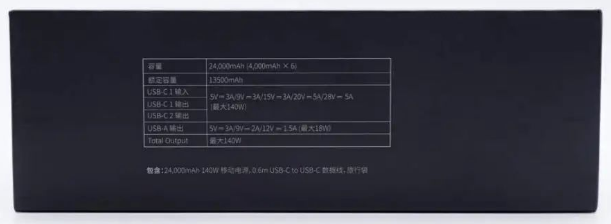

    包装盒侧面印有产品容量和接口输入输出参数。
    包装盒背面印有产品卖点和注意事项。

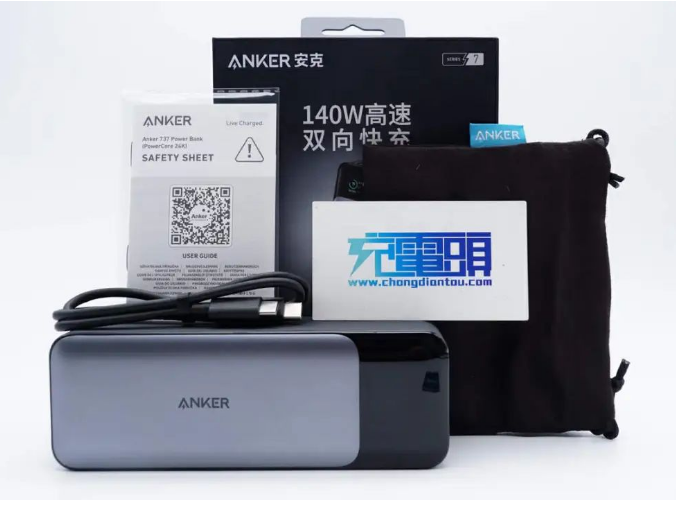

    包装内含移动电源，数据线，收纳袋和使用说明书。

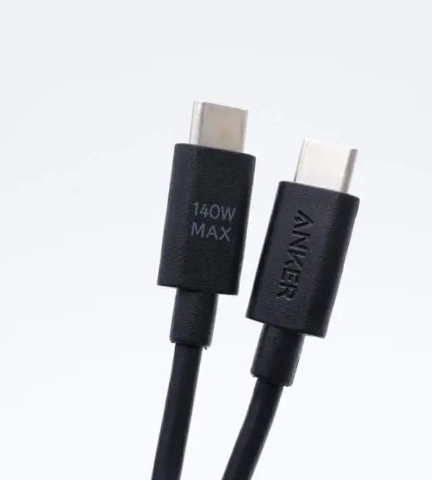

    附带线缆是CC线，线头外壳磨砂方便插拔，凹印ANKER品牌和140W MAX字样。

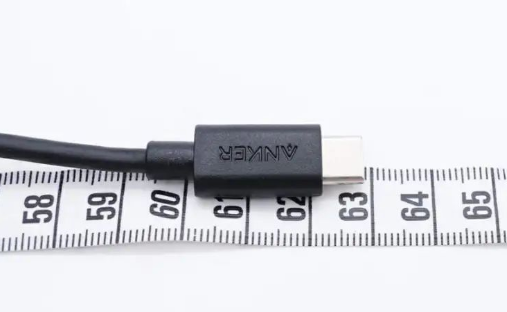

    测得附带线缆长度约为63cm。

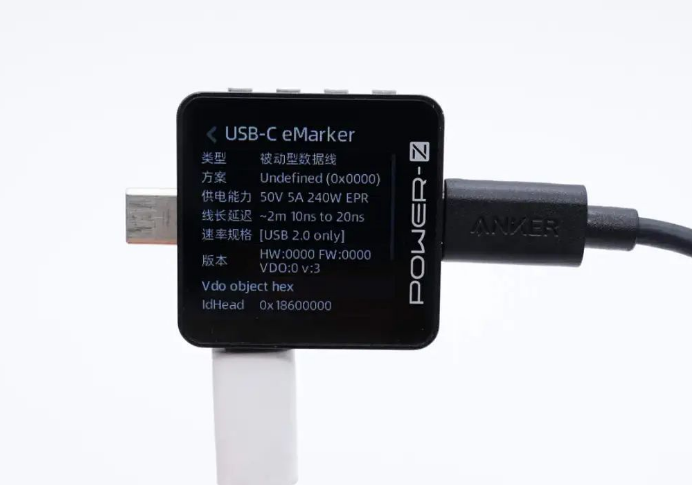

    使用ChargerLAB POWER-Z KM003C测得线缆规格为50V5A，最大支持PD3.1的240W快充。

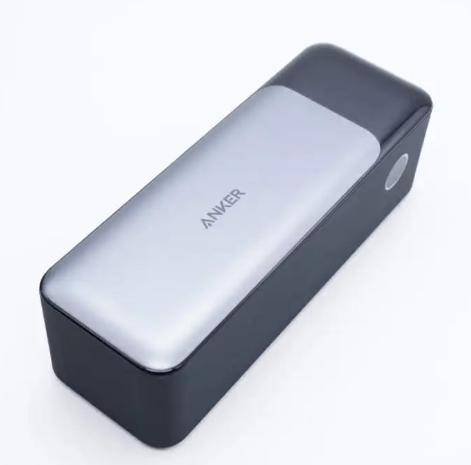

    移动电源机身采用PC+ABS材质，边缘为曲面设计，握持手感舒适。

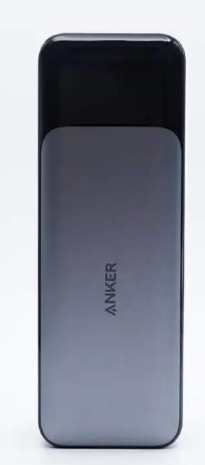

    机身正面设有银灰色装饰板，上方内置彩色液晶屏幕，搭配侧边功能键可实现界面切换、涓流模式等丰富功能。

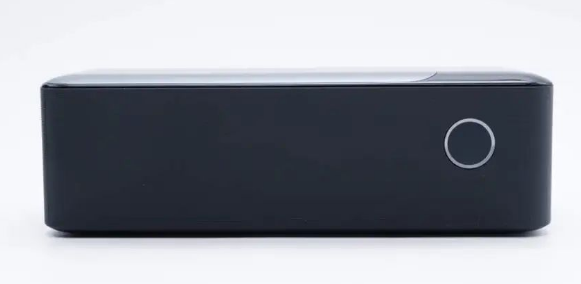

    机身侧面设有功能按键。

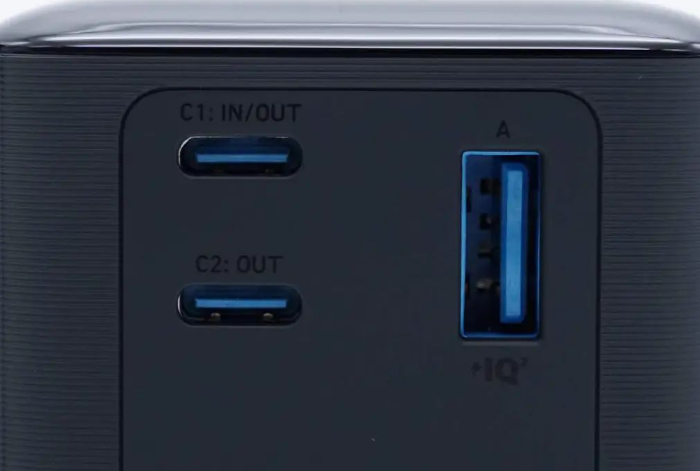

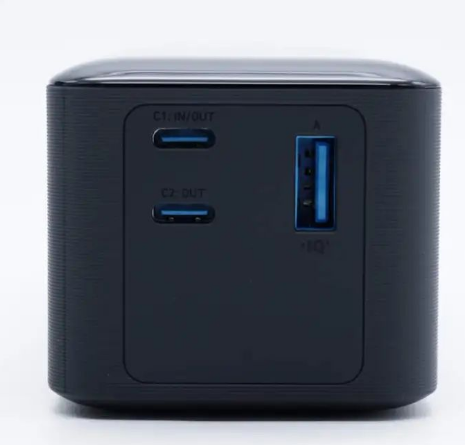

    机身顶部设有两个USB-C接口和一个USB-A接口。
    接口内部设有安克特色蓝色胶芯。

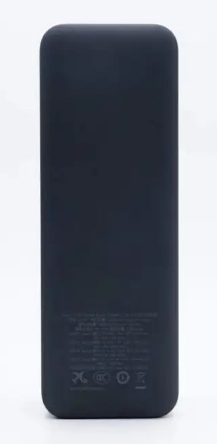

    机身背面印有产品参数信息。

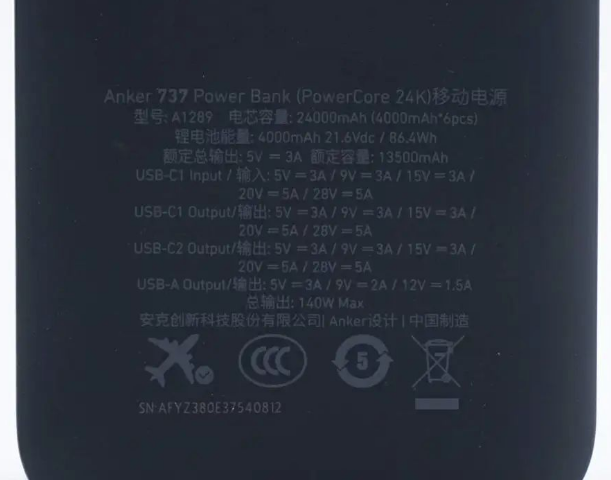

    产品参数特写

    Anker 737 Power Bank （PowerCore 24K）移动电源

    型号：A1289

    电芯容量：24000mAh（4000mAh*6pcs）

    锂电池能量：4000mAh 21.6Vdc / 86.4Wh

    额定总输出：5V3A

    额定容量：13500mAh

    USB-C1输入/输出：5V3A、9V3A、15V3A、20V5A、28V5A

    USB-C2输出：5V3A、9V3A、15V3A、20V5A、28V5A

    USB-A输出：5V3A、9V2A、12V1.5A

    总输出：140W Max

    安克创新科技股份有限公司

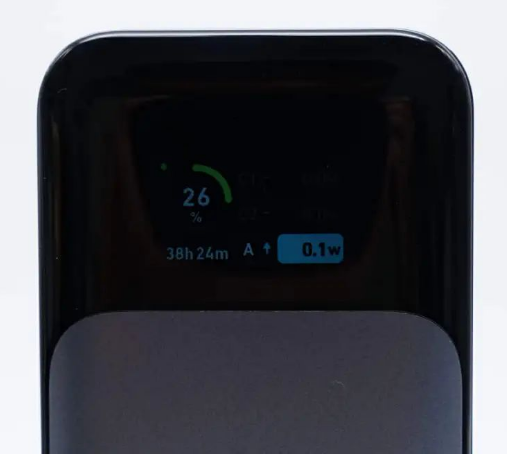

    点亮屏幕，显示移动电源剩余电量以及接口输出信息。

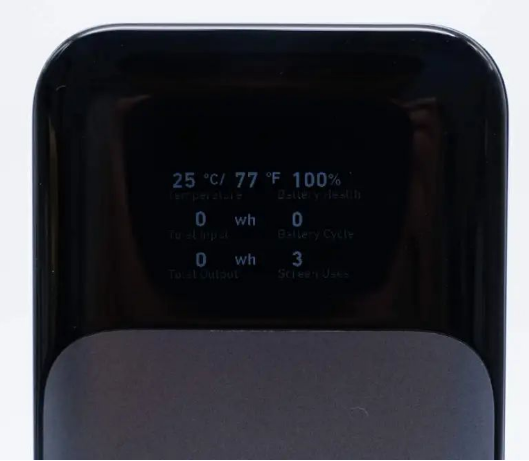

    还可以显示温度，电池寿命，电池充电次数以及输入输出功率等信息。

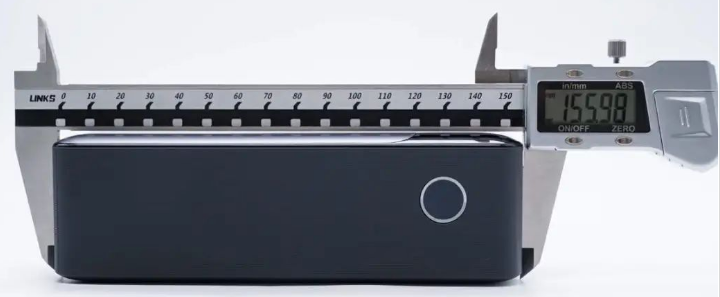

    使用游标卡尺测得移动电源机身长度约为156mm。

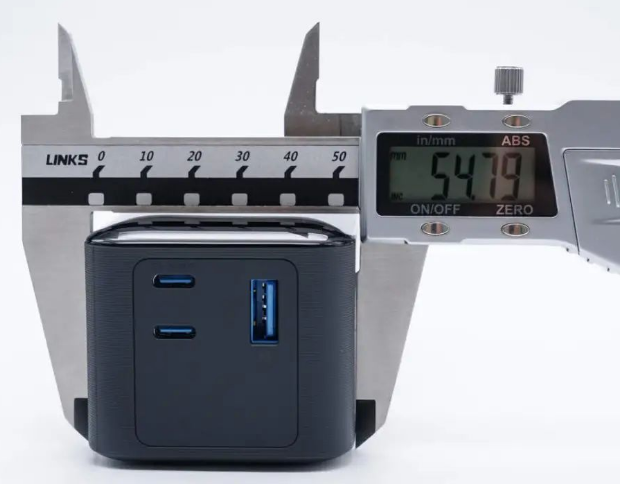

    机身宽度约为54.8mm。

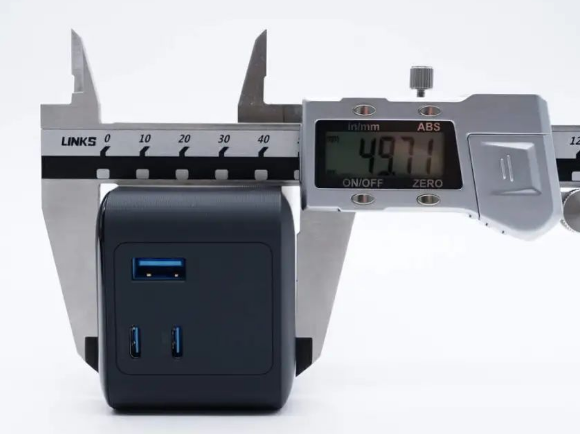

    机身厚度约为49.7mm。

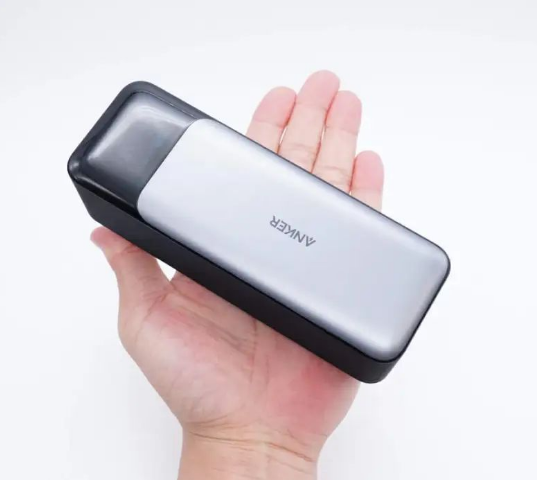

    移动电源拿在手上的大小直观感受。

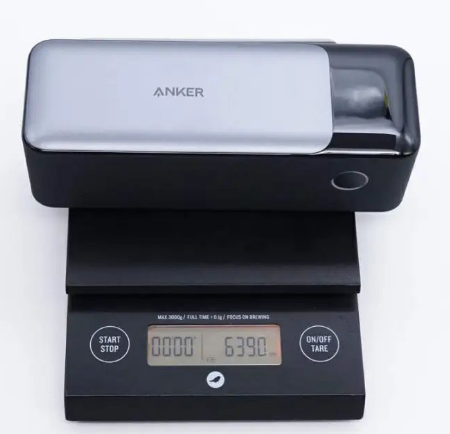

    测得移动电源机身重量约为639g。

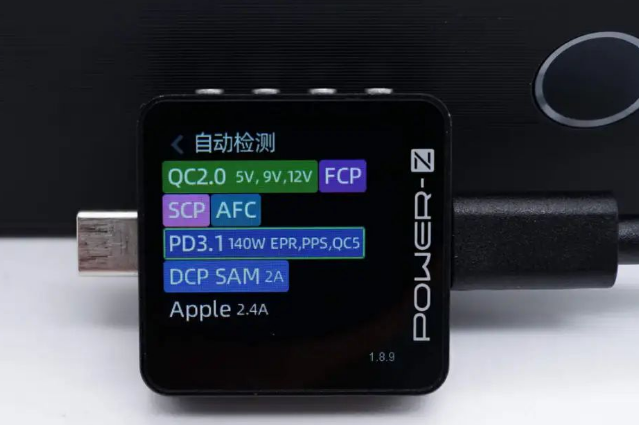

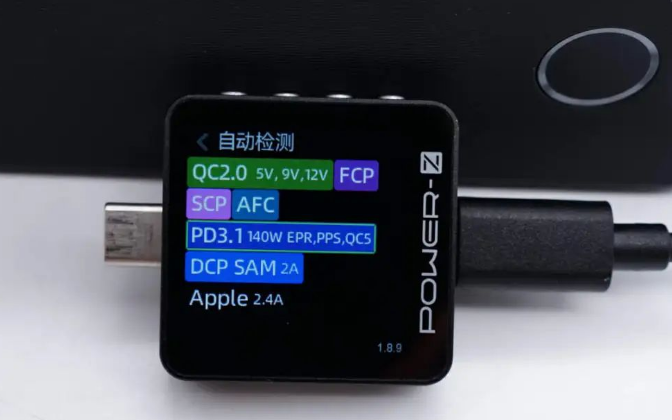

    使用ChargerLAB POWER-Z KM003C测得USB-C1接口支持QC2/5、FCP、SCP、AFC、PD3.1、PPS、DCP、SAM 2A、Apple2.4A 充电协议。

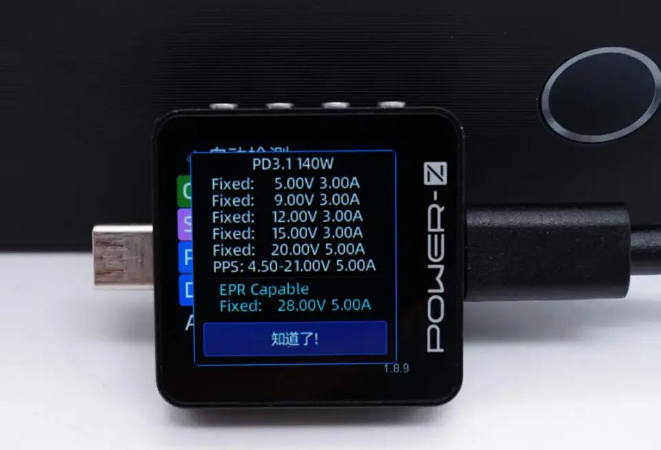

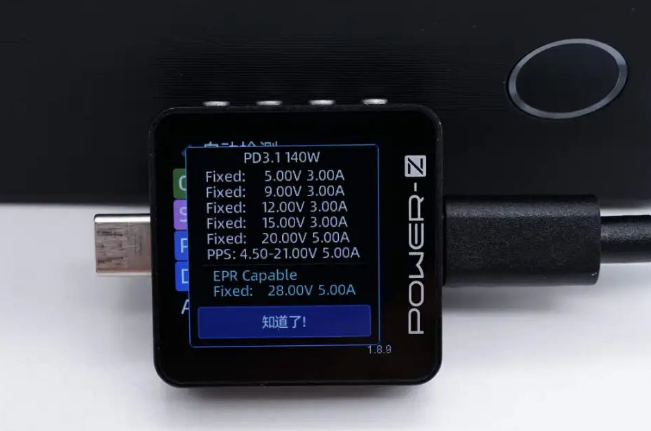

    PDO报文显示USB-C1接口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A五组固定电压档位，以及4.5-21V5A一组PPS电压档位。
    另一个USB-C接口协议相同。
    PDO报文也相同。

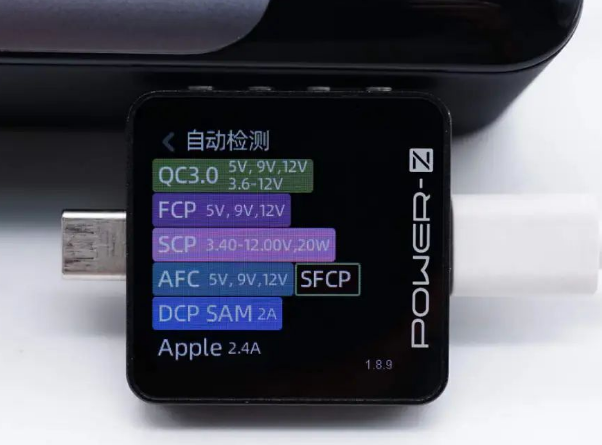

    使用POWER-Z KM003C测试仪测试USB-A接口的快充协议，实测支持QC3.0、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

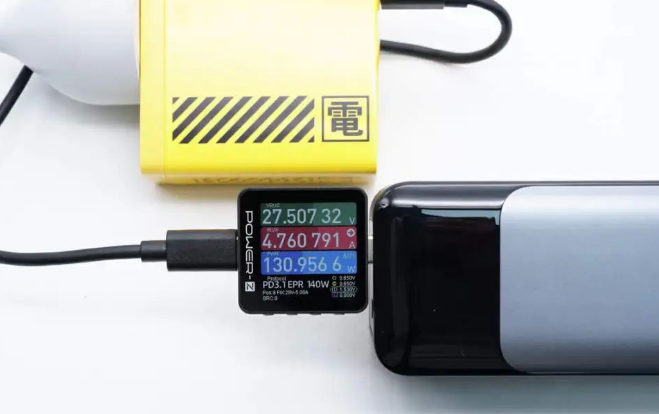

    使用PD3.1充电器为移动电源充电，输入电压为27.5V，充电电流4.76A，充电输入功率约为131W，开启140W PD3.1快充。


    安克140W快充移动电源拆解


    看完了安克这款快充移动电源的外观展示和功能测试，下面就进行拆解，一起看看内部的方案和用料。
    首先沿壳体接缝拆开移动电源外壳。

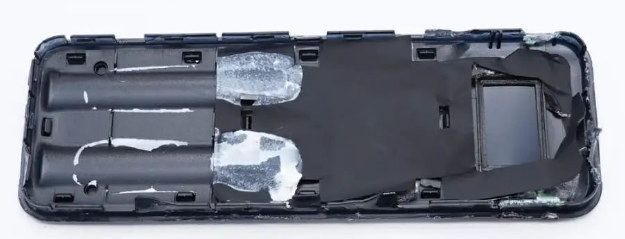

    盖板内部粘贴石墨导热贴加强散热，电池通过胶水粘贴与盖板固定。

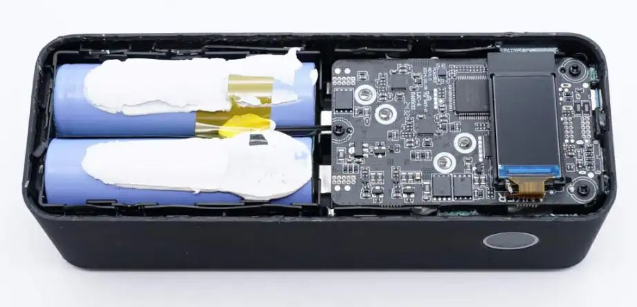

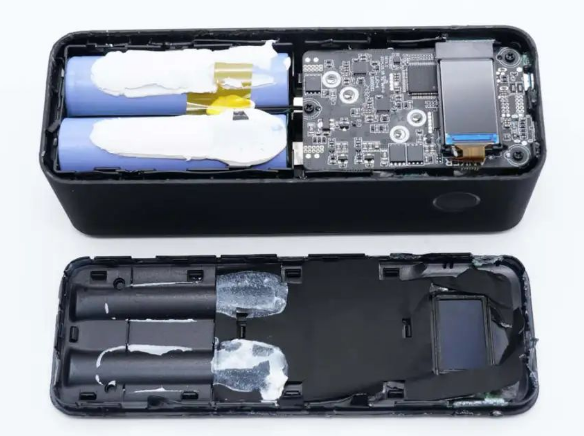

    壳体内部设有电池组和PCBA模块。
    PCBA模块使用螺丝固定。
    用于固定PCBA模块的螺丝特写。

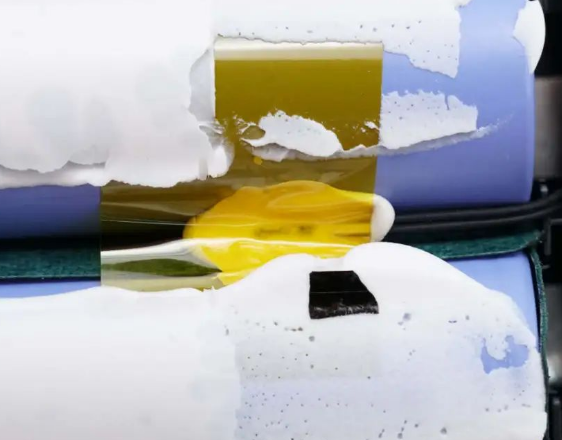

    电池上使用胶水粘贴固定热敏电阻，用于检测电池温度。

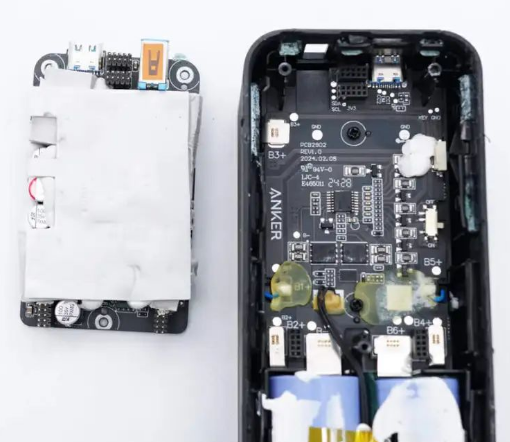

    拧下固定螺丝，拆下上层的PCBA模块，在电池组上还设有一块PCBA模块，为电池保护板。PCBA模块之间通过排针插接件连接，连接供电和USB-C2接口。

    电池组保护板通过螺丝固定到框架上。


    电池通过镍带点焊连接到电池保护板。

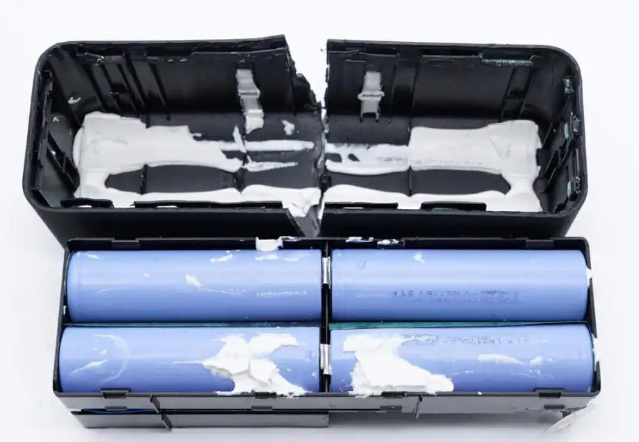

    从壳体中取出电池组，电池组与壳体之间大面积打胶填充加固。

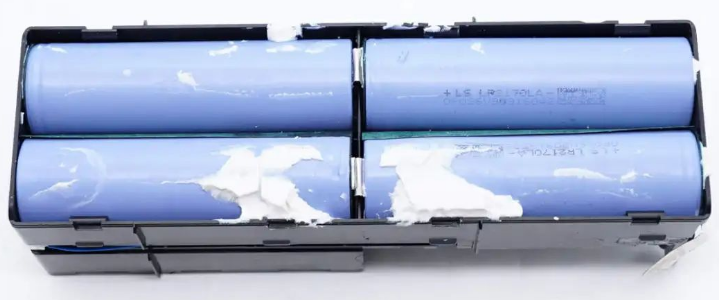

    电池组为框架结构，电池放置在绝缘框架内部，并粘贴青稞纸绝缘。

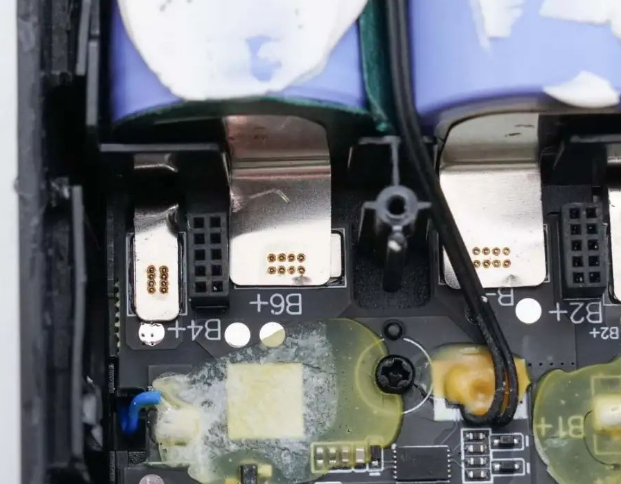

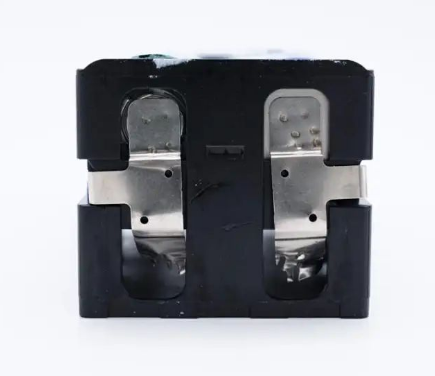

    电池通过镍带点焊连接。

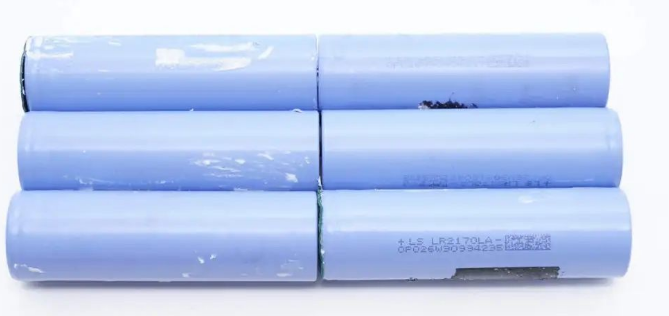

    移动电源内置6节21700电池，串联连接。

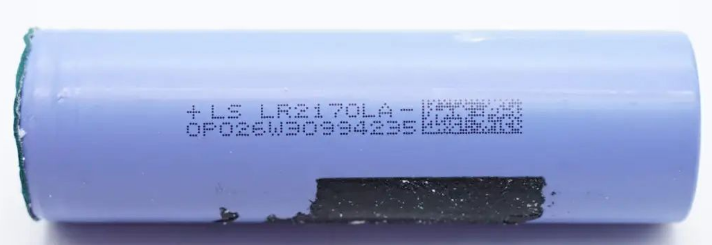

    21700电池来自力神，型号LR2170LA，容量为4000mAh，标称电压3.6V，充电限制电压4.2V，支持6A充电电流和35A放电电流。

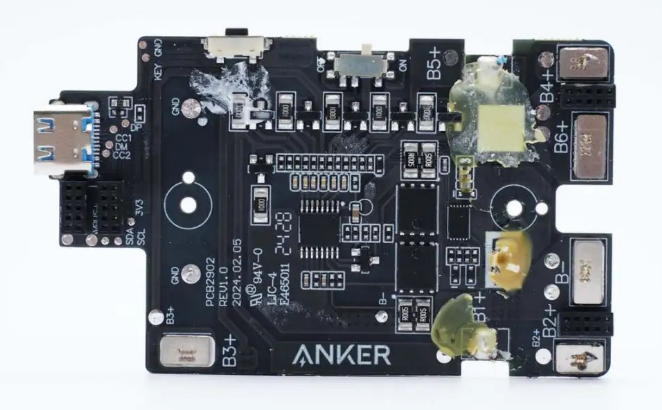

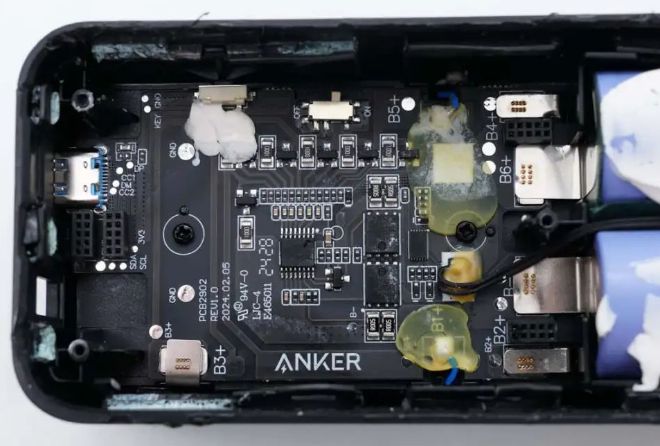

    电池保护板设有USB-C接口，按键开关，电池保护芯片，电池均衡电路和电量计量芯片。

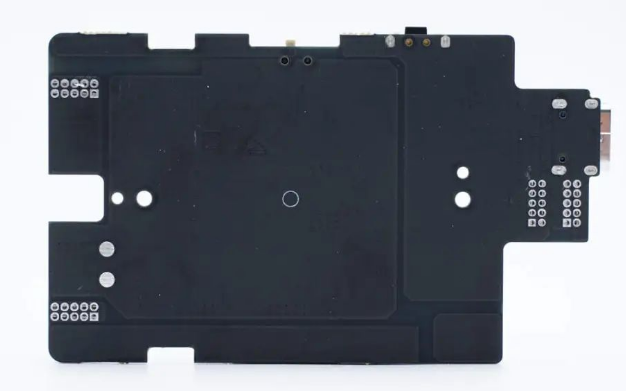

    保护板背面没有焊接元件。

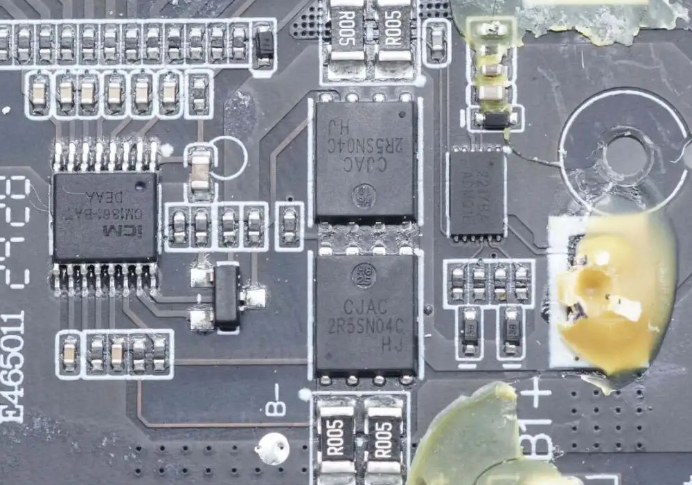

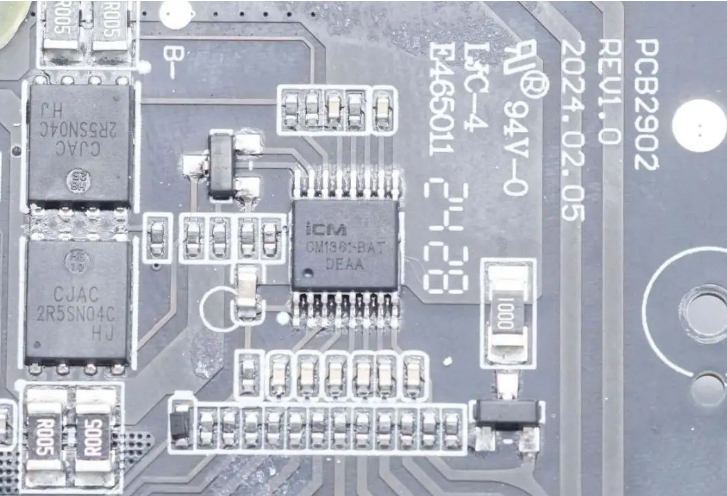

    电池保护芯片来自创芯微，型号CM1361-BAT，是一颗支持6串电池组应用的电池保护芯片，支持电池均衡功能。芯片内置高精度电压检测电路和电流检测电路，可检测电池组中各节电池的电压，电流和温度，进行过充，过放，过流，过热以及电池组断线等保护功能，采用TSSOP16封装。

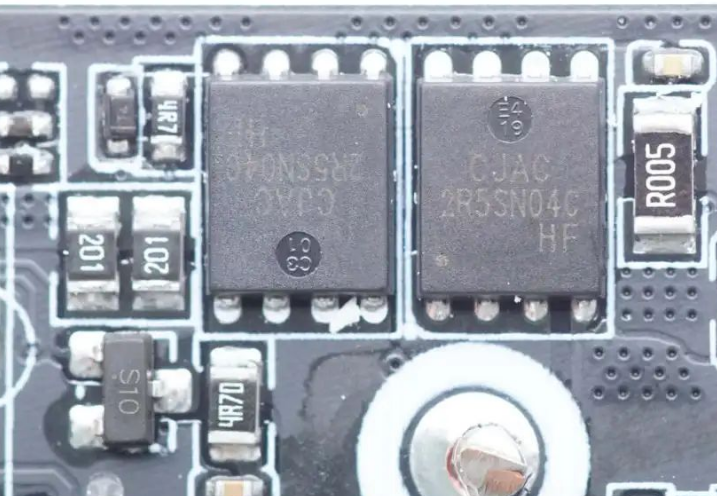

    两颗电池保护管来自长晶科技，型号CJAC2R5SN04C，NMOS，耐压40V，导阻2mΩ，采用PDFNWB5x6-8L封装。

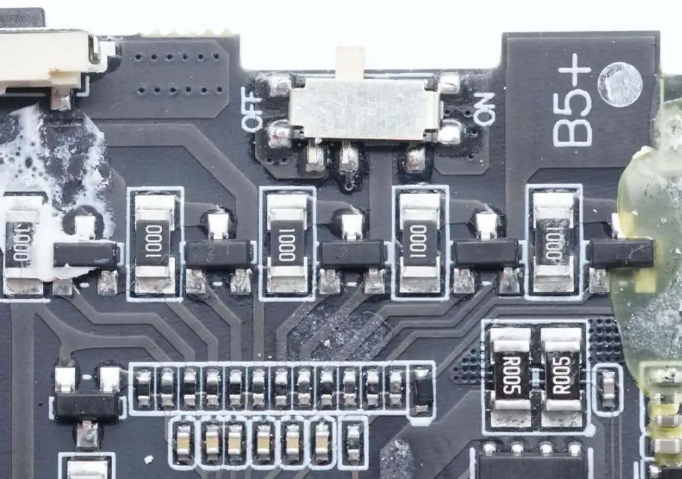

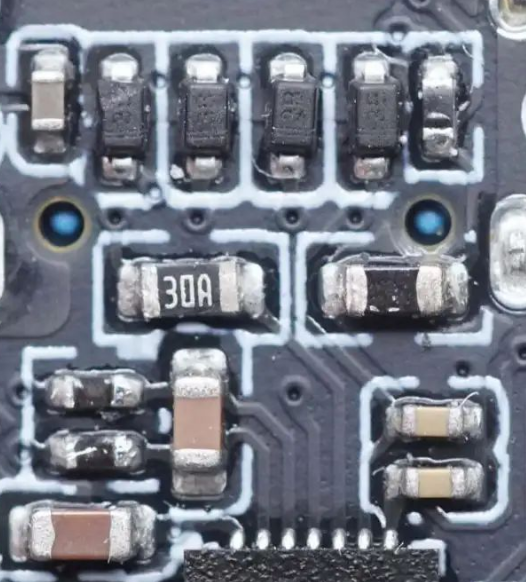

    用于电池均衡的开关管和泄放电阻特写，上方开关用于控制保护板输出。

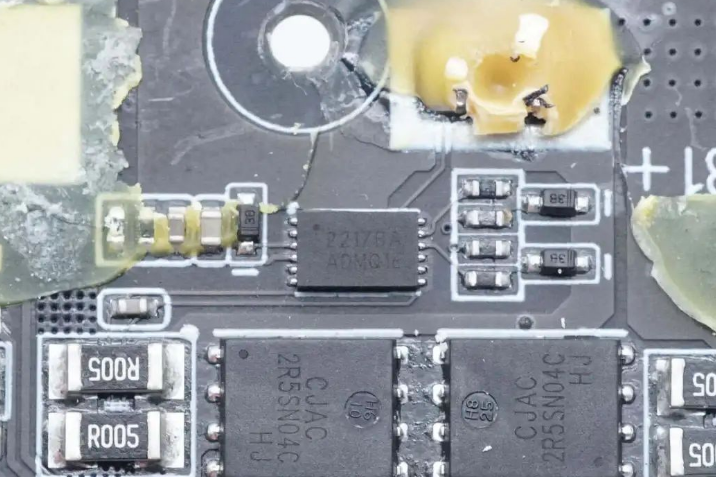

    电池电量计来自赛微，型号CW2217BAAD，芯片内部集成16bit高精度ADC，支持使用1mΩ取样电阻，支持高侧和低侧应用，支持电池电压，电流，温度，SOC状态和循环次数报告，采用DFN12封装。

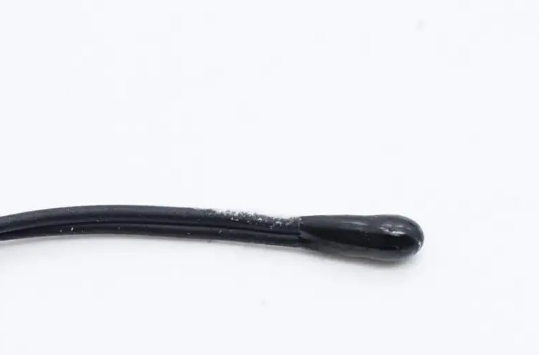

    用于检测电池温度的NTC热敏电阻特写。

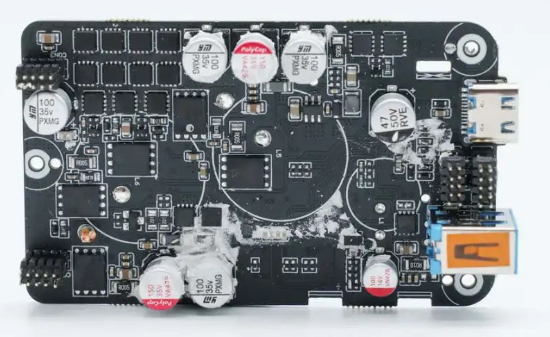

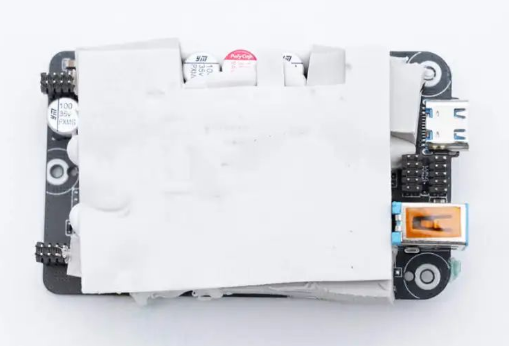

    在上层的PCBA模块背面粘贴大面积导热垫，并涂有导热胶，为发热元件散热。

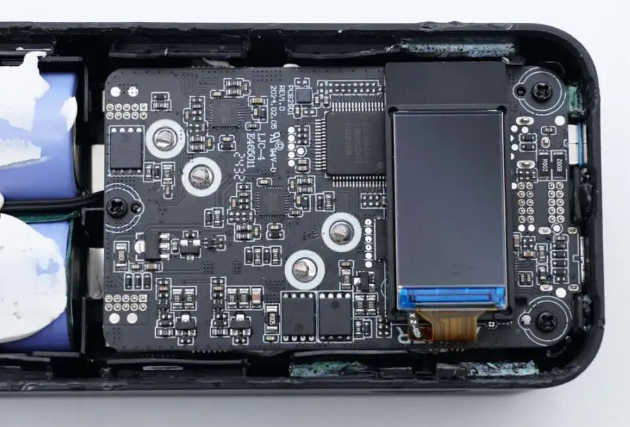

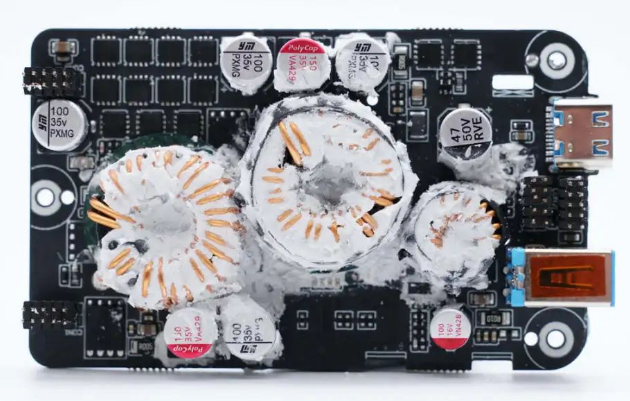

    移动电源PCBA模块正面设有协议芯片，同步降压芯片，主控MCU，存储器，同步升降压控制器和同步升降压开关管等元件。

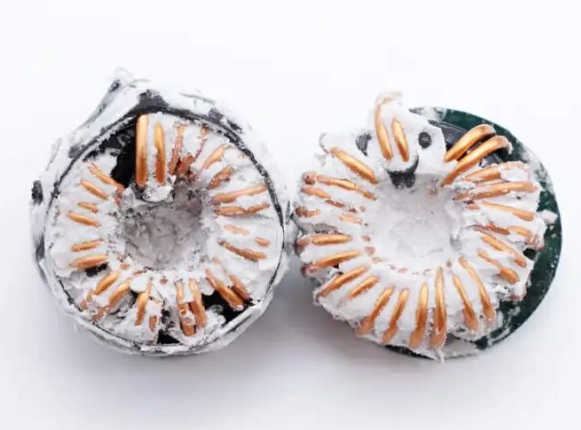

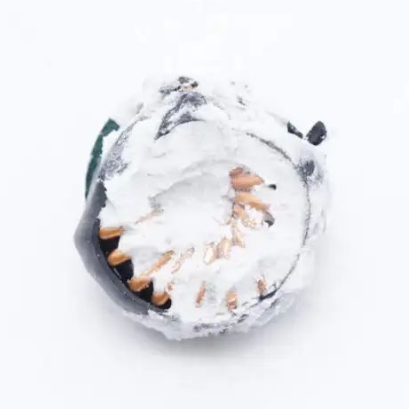

    磁环电感打胶加强散热。

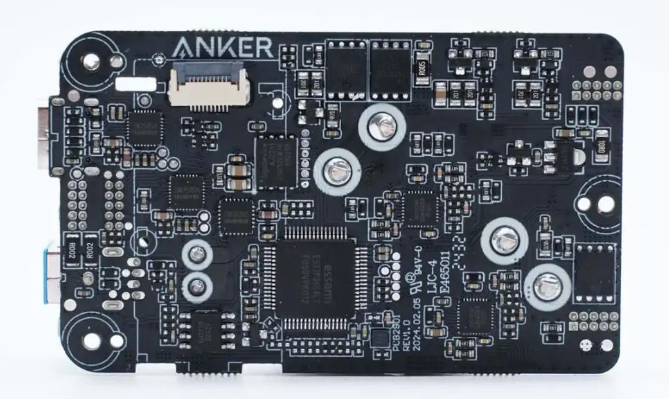

    拆下三颗磁环电感，在电感下面设有同步升降压开关管和VBUS开关管。

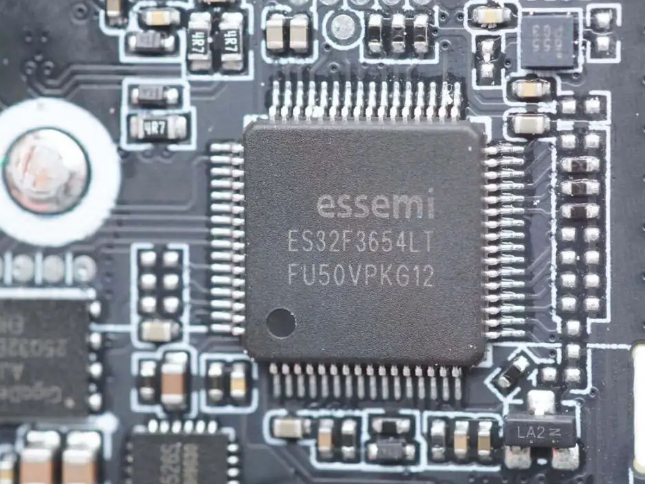

    主控MCU来自东软载波，型号ES32F3654LT，是一颗ARM Cortex-M3内核的MCU，主频可达72MHz，内部集成256KB FLASH和48K SRAM，内置12位ADC和DAC，内置比较器，支持温度检测，具备I2C，SPI，UART和CAN总线接口，采用LQFP64封装。

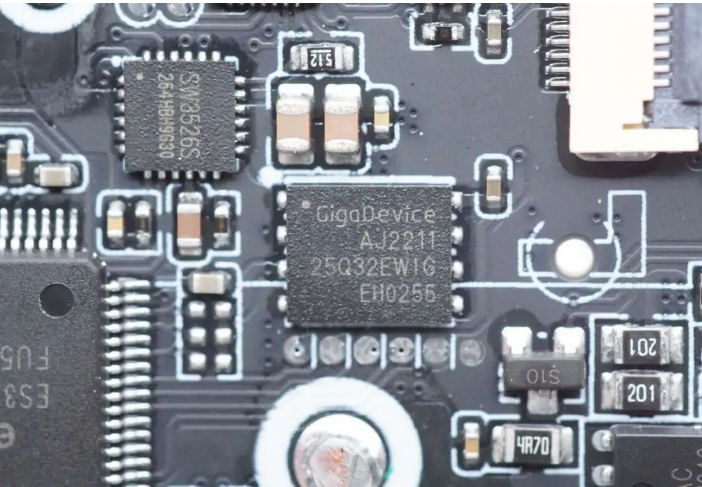

    MCU外置的存储器来自兆易创新，型号为GD25Q64EWIG，是一颗8MB容量的NOR存储器，采用SPI接口，支持3.3V供电电压，采用WSON8封装，用于存储固件信息。

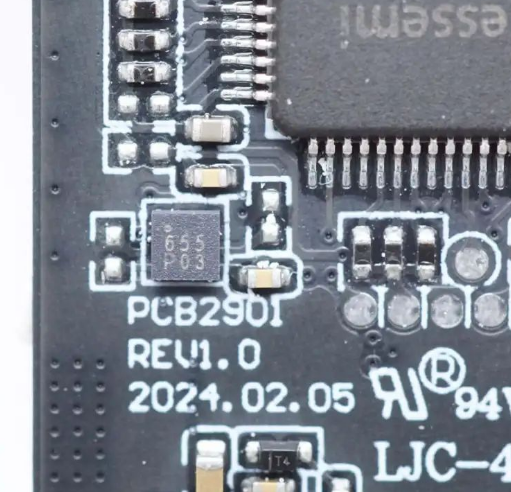

    用于检测移动电源方向的加速度计来自MEMSIC美新，丝印655，型号MXC6655XA，是一颗数字三轴加速度计，采用LGA-12封装。

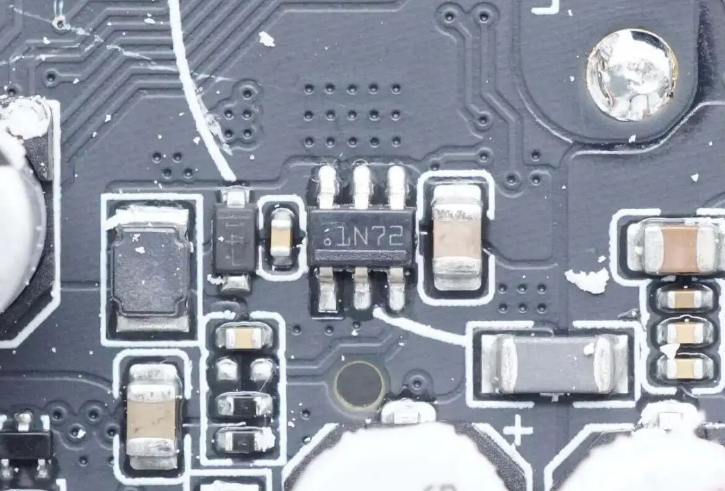

    降压芯片来自德州仪器，丝印1N72，型号为LMR14010A，是一颗40V输入电压的降压转换器，芯片内部集成开关管，开关频率为700kHz，支持1A输出电流，内置补偿和软启动，支持过流保护和过热保护，采用TSOT-6L封装。

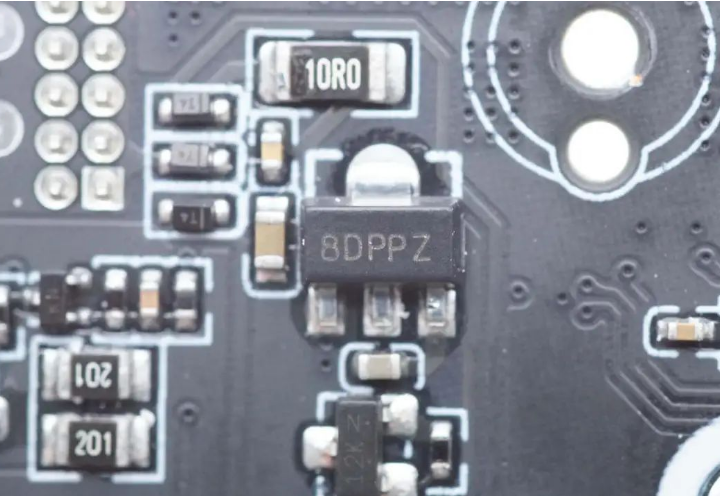

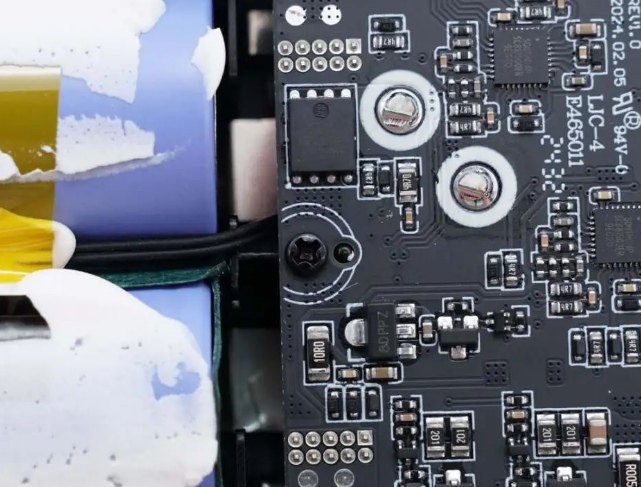

    为MCU供电的稳压芯片来自乐山无线电，丝印8DP，型号为LR6375A50P，支持36V输入电压，输出电压5V，输出电流为250mA，采用SOT89封装。

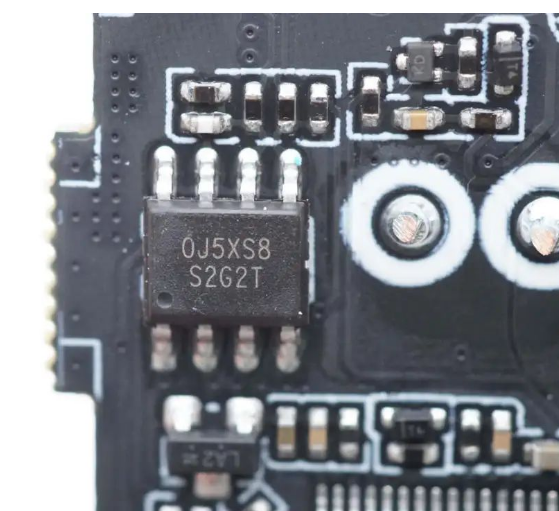

    一颗丝印0J5XS8 S2G2T的芯片特写。

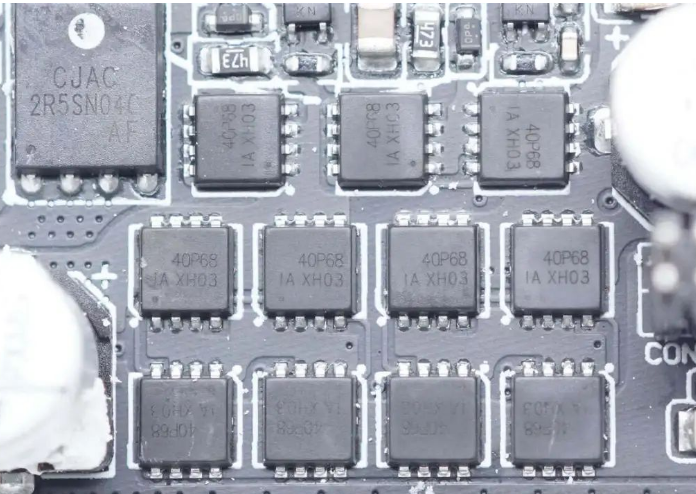

    对应电池组正极，设有11颗丝印40P68的MOS管，用于USB-C1、USB-C2和USB-A接口供电控制。
    侧面设有三颗滤波电容。

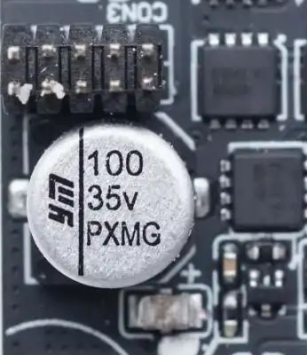

    下方一颗来自永铭，为VPX系列固态电容，规格为100μF 35V，用于电池端滤波。

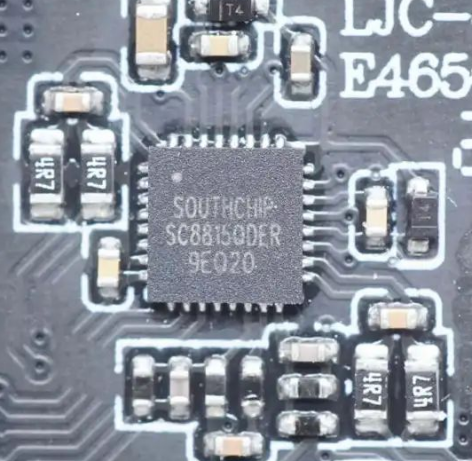

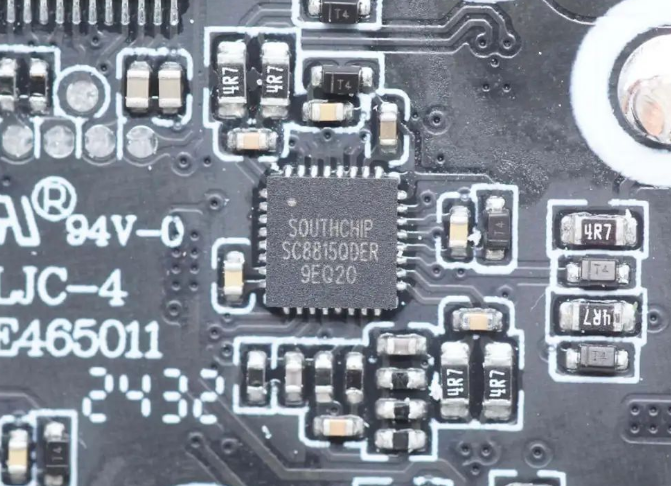

    同步升降压控制芯片来自SOUTHCHIP南芯科技，型号SC8815， 是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端36V高压工作，因此在适配器电压高于、低于或者等于电池电压时，均能保证1-6节锂电池应用。
    当工作系统需要电池提供能量时，SC8815也支持电池反向放电工作，输出设定的电压，并且放电最高电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向放电电压、限流值、开关频率及其它参数等。
    SC8815内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8815还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8815支持内部限流保护、过压保护、输出短路保护和过温保护，从而保证了各种异常情况下的安全。SC8815提供32脚的4x4 QFN封装。

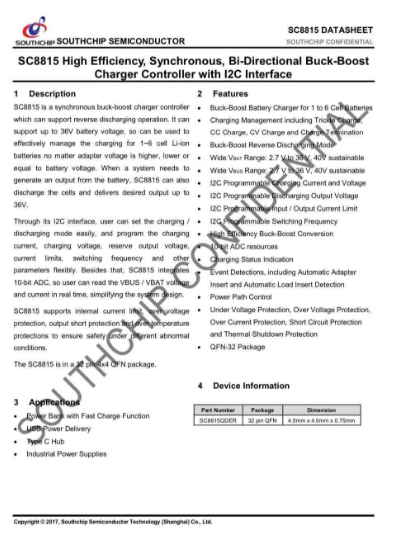

    南芯 SC8815 资料信息。

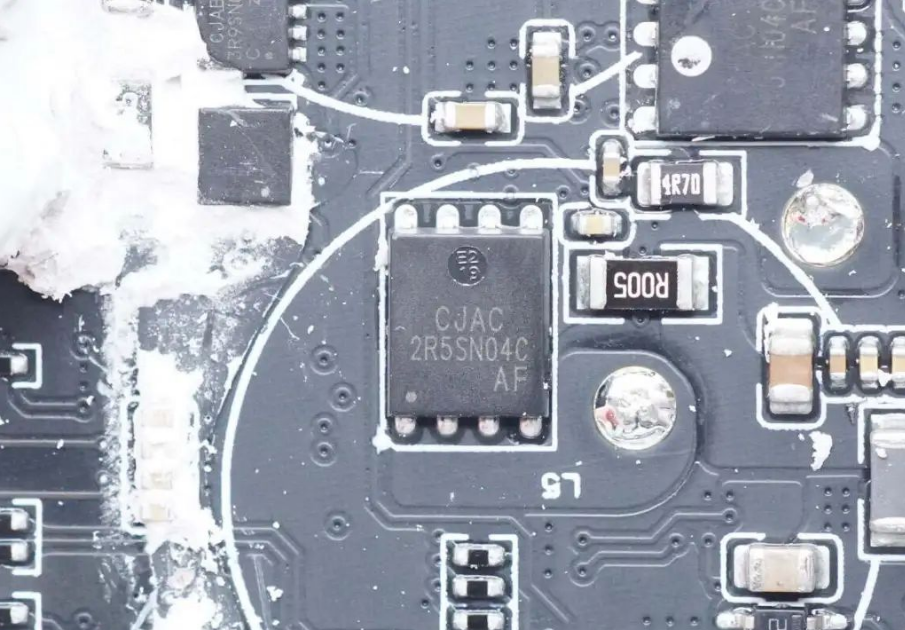

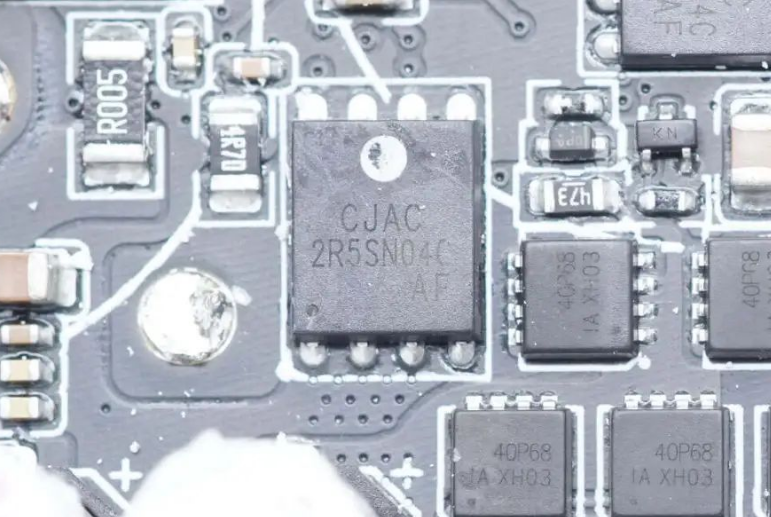

    同步升降压开关管型号CJAC2R5SN04C，与电池保护管型号相同。

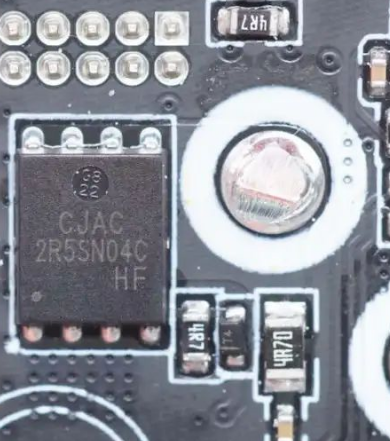

    另一颗同步升降压开关管型号相同。
    两颗同步升降压开关管型号相同。

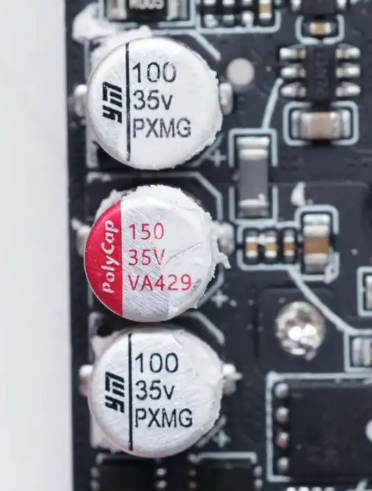

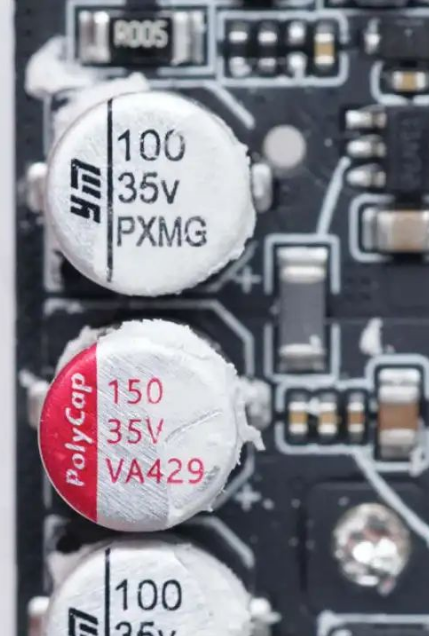

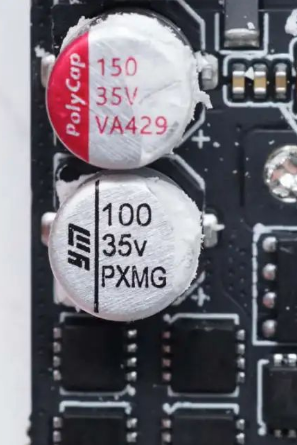

    两颗输出滤波电容特写，上方为永铭VPX系列固态电容，规格为100μF35V，下方为柏瑞凯VA系列固态电容，规格为150μF35V。

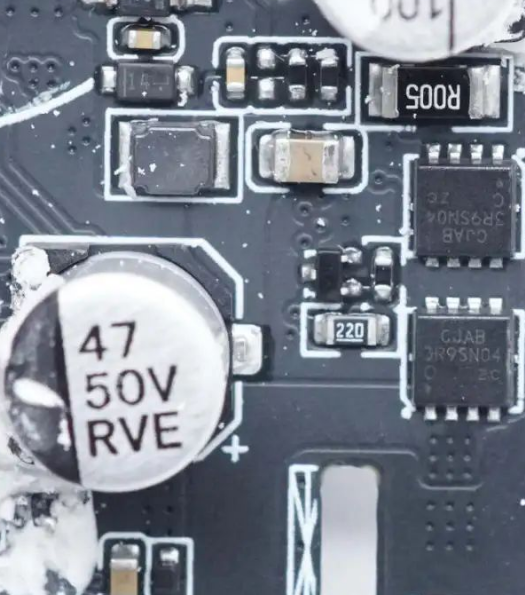

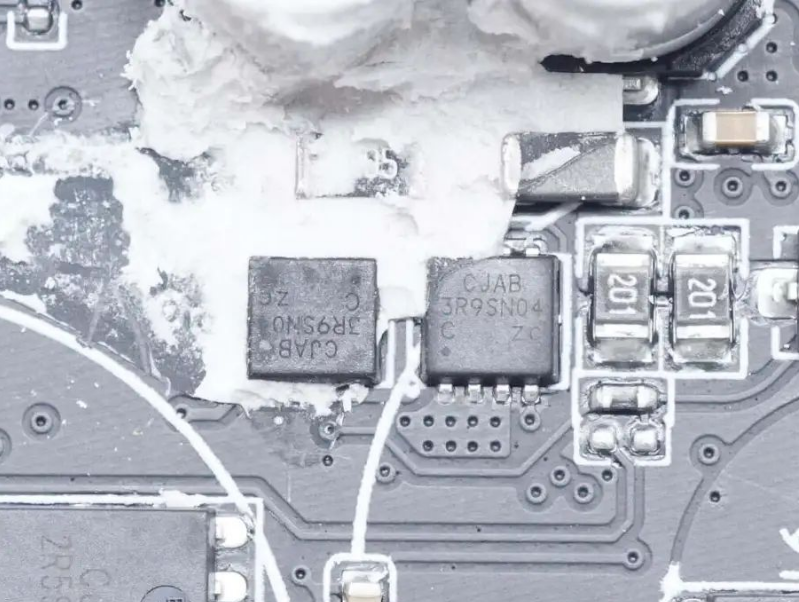

    VBUS开关管来自长晶科技，型号CJAB3R9SN04C，NMOS，耐压40V，导阻3mΩ，采用PDFNWB3.3x3.3-8L封装。

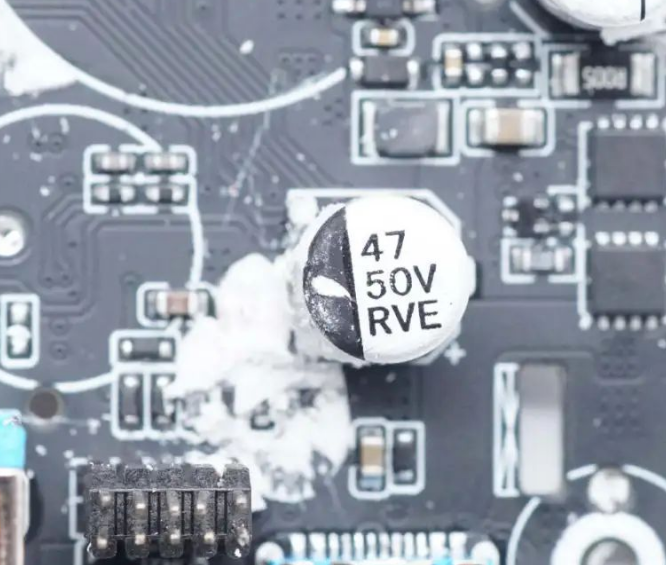

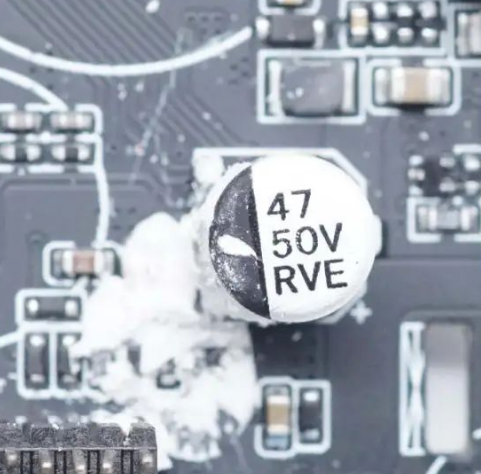

    滤波电容规格为47μF50V。
    另一路USB-C接口同样使用南芯科技SC8815同步升降压控制器。
    输入端滤波电容规格为100μF35V。
    同步升降压开关管型号CJAC2R5SN04C。

    共计四颗对应另一路输出。

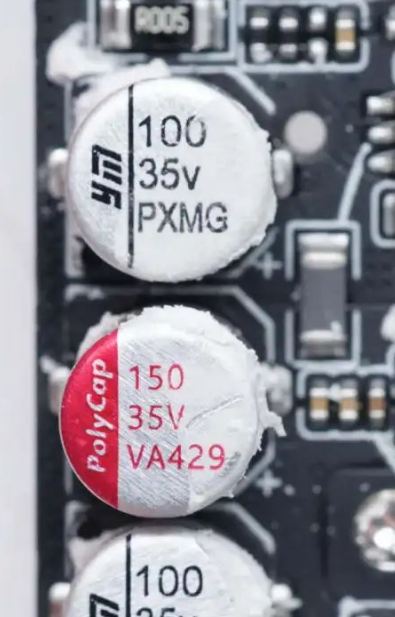

    两颗滤波电容规格分别为100μF35V和150μF35V。
    VBUS开关管型号CJAB3R9SN04C。

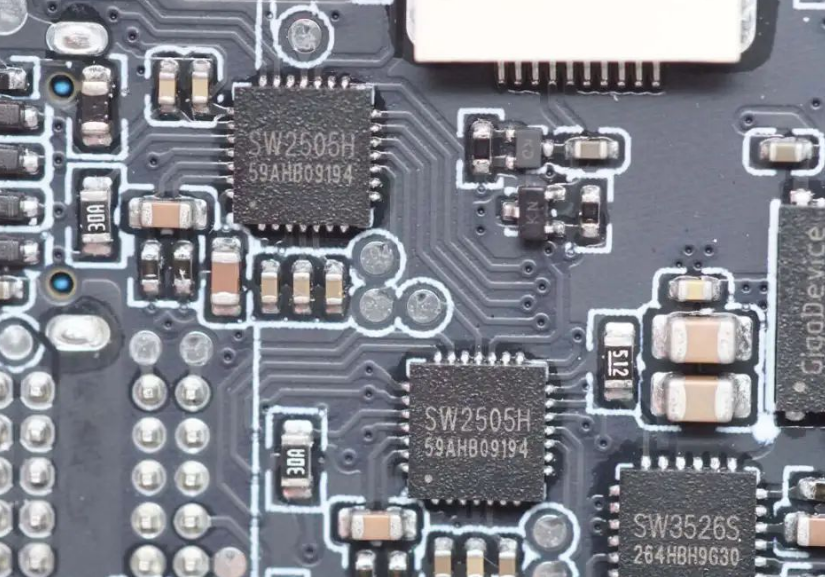

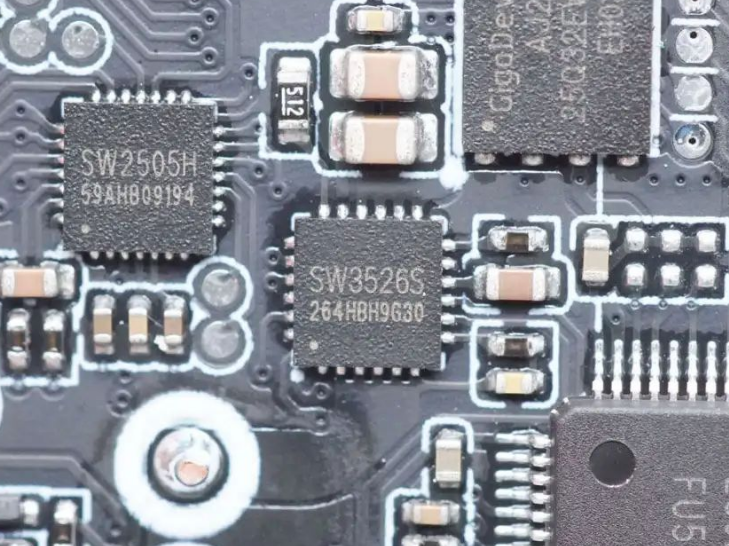

    USB-C接口协议芯片来自智融科技，型号SW2505，是一款集成PD3.1、QC、UFCS等全协议支持的低功耗控制器芯片，通过了USB PD3.1 EPR以及UFCS认证，支持DRP模式，内嵌MCU，拥有16路GPIO，C口支持在线升级，支持在线仿真调试，支持光耦/FB控制/I2C支持主从模式。
    SW2505内部集成了高效的40MHz Cortex-M0处理器、大容量Flash和SRAM存储、多种通信接口（I2C、UART）以及GPIO和GPADC支持，具备低功耗设计，支持3.3~32V调压控制以及0.3~12A输出限流控制，具有多种反馈控制方式以及母线电压检测，内部集成CV、CC环路和VIN、VBUS快速放电以及NMOS驱动电路，为系统提供高度稳定和可靠的电源管理。
    SW2505支持DPDM快充协议，允许充电器与设备之间进行双向通信、共享信息，支持BC1.2、PD3.1 DFP/UFP、DRP等规范以及集成Type-C接口逻辑，支持多种快充协议以及私有协议定制功能，支持死电池激活以及低功耗检测模式，可智能协调最佳充电参数，满足不同设备的需求，提供高效充电和数据传输。

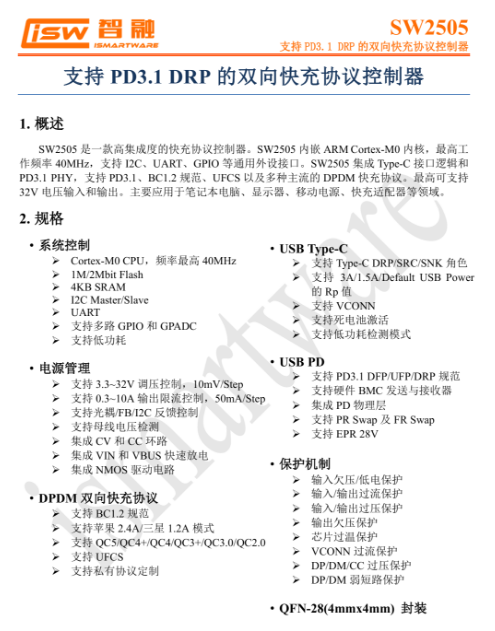

    智融科技 SW2505 资料信息。
    充电头网通过拆解了解到，智融科技SW2505已被安克300W 288Wh直流便携储能电源，联想thinkplus 30W 5000mAh氮化镓二合一随身充Pro，特极客30W 42方块桌面充电器，一加SUPERVOOC 100W超级闪充移动电源，特极客30W 42方块桌面充电器等多款产品使用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
    用于USB-A接口的降压芯片使用智融科技SW3526，芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
    得益于芯片的高集成度，SW3526将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部浓缩集成在一个封装内部，极大的简化了多口快充的电路设计。

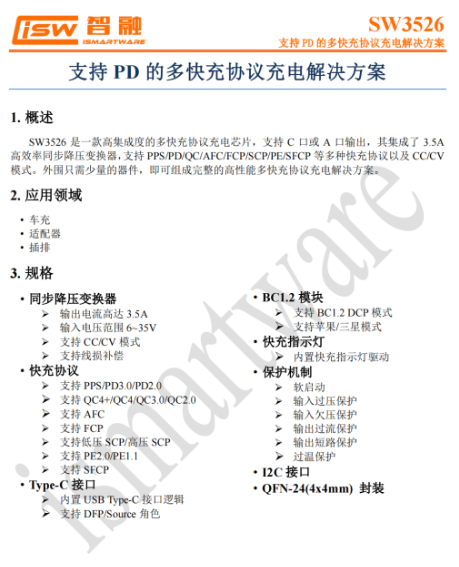

    智融 SW3526 详细规格资料。
    充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充  、特斯拉Model 3/Y专用中控扶手箱数据恢复面板等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
    磁环降压电感外套热缩管绝缘。
    输出滤波电容来自柏瑞凯，为VN系列贴片固态电容，规格为100μF16V。

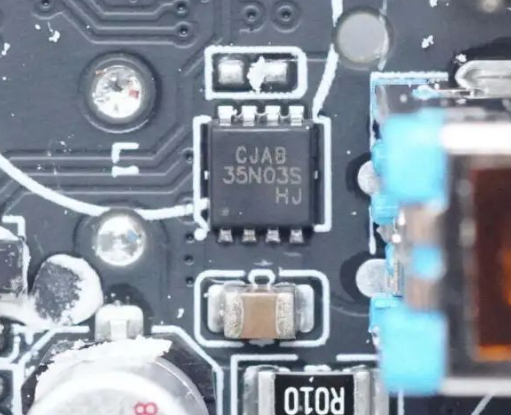

    VBUS开关管来自长晶科技，型号CJAB35N03S，是一颗耐压30V的NMOS，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

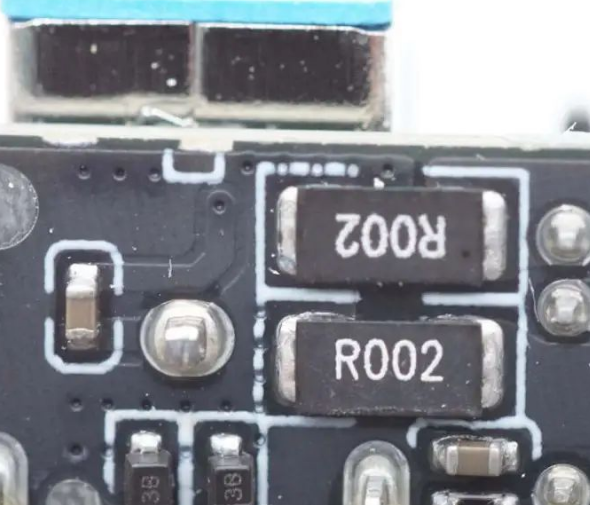

    两颗2mΩ取样电阻用于输出电流检测。

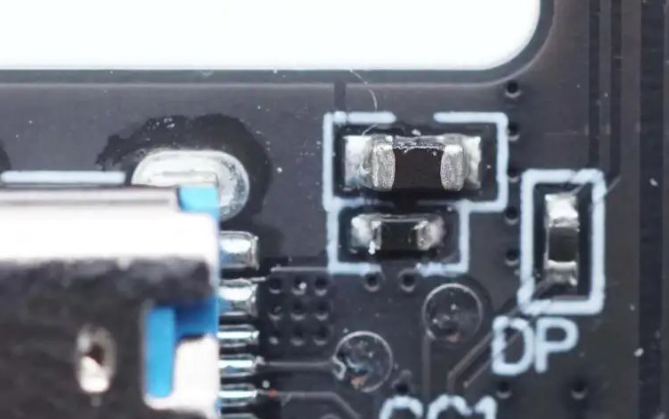

    USB-C1接口设有NTC热敏电阻进行温度检测，实现过热保护。
    USB-C2接口也设有NTC热敏电阻。
    USB-C1与USB-C2母座采用过孔焊接固定，USB-A母座也为过孔焊接固定，内部为蓝色舌片。

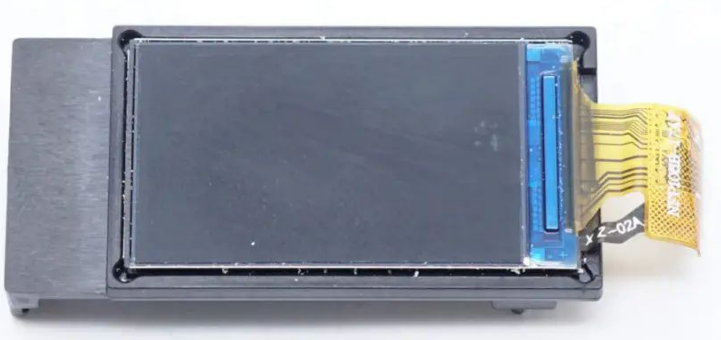

    液晶屏幕通过塑料框架固定。

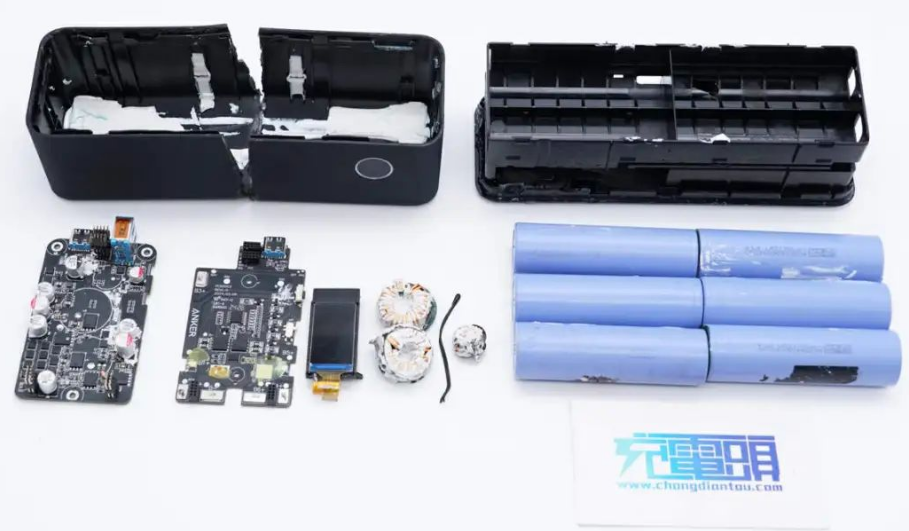

    全部拆解一览，来张全家福。


    充电头网拆解总结

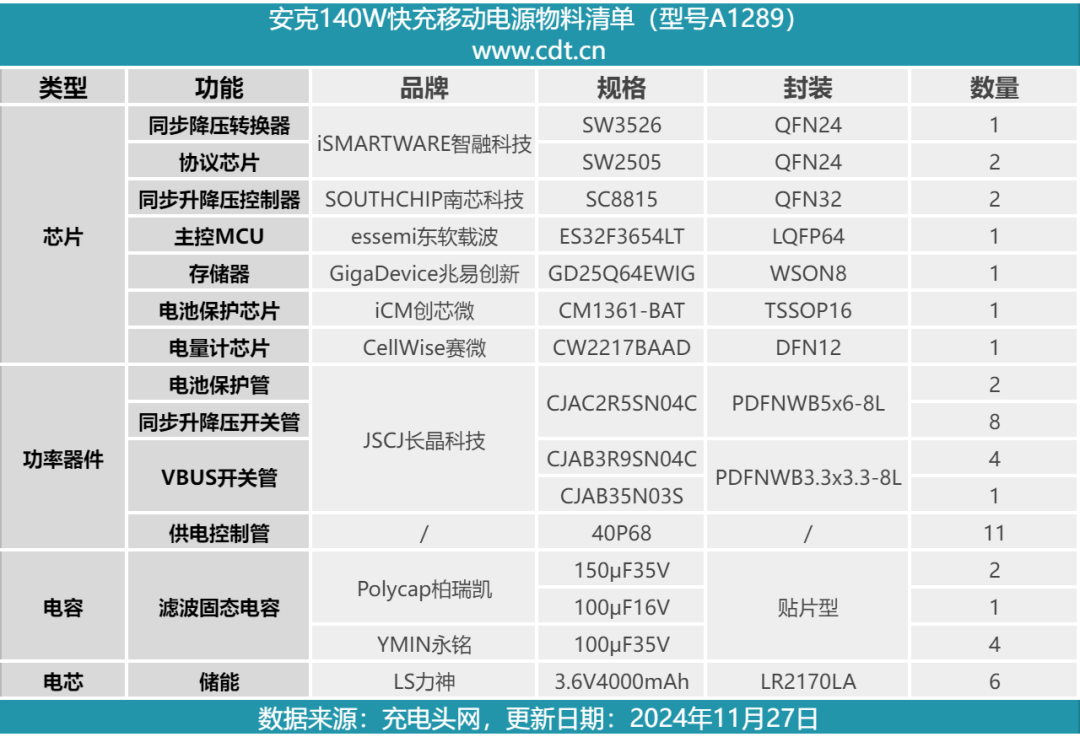

    最后附上安克140W快充移动电源的核心器件清单，方便大家查阅。
    安克140W快充移动电源内置24000mAh大容量电池组，并配有2C1A接口，其中单口最大输出功率为140W，支持同时为三台设备充电。移动电源机身设有液晶屏幕，能够显示电池电量，输出功率等参数，方便用户了解充电状态，增添产品卖点。
    充电头网通过拆解了解到，这款移动电源内置6串21700电池，来自力神，单节电池容量为4Ah。移动电源内置两路同步升降压电路和一路同步降压电路，其中两路同步升降压电路采用南芯科技SC8815同步升降压控制器搭配智融科技SW2505协议芯片，同步降压电路使用智融科技SW3526同步降压芯片，分别用于两个USB-C和一个USB-A接口供电。
    移动电源内部采用东软载波ES32F3654LT MCU用于整机控制，电池组使用创芯微CM1361保护芯片，并配有均衡电路，搭配使用赛微CW2217BAAD电量计进行电量检测。内部滤波电容来自柏瑞凯和永铭，开关管来自长晶科技。电池组采用塑料框架绝缘固定，PCBA模块填充导热胶和硅胶垫，内部做工扎实，用料可靠。
