倍思20W Qi2磁吸带支架移动电源

发布时间:2025-03-27
充电头网通过拆解发现,移动电源充电管理方案来自DSEMI点思半导体,型号DS5136B,该芯片不仅支持22.5W 到 27W 双向快充,还集成同步开关升降压变换器,及电池过充/过放、NTC过温、放电过流等多种保护功能。充电宝内置安普瑞斯1块软包电芯,标称电压3.6V。配备赛芯的电池管理芯片进行电池管理和保护。下面一起来看看内部结构和用料吧。

倍思20W Qi2磁吸带支架移动电源开箱

按照惯例,先来看一下倍思20W Qi2磁吸带支架移动电源的包装和外观。
包装盒为米白背景拼黄色设计,正中间印有移动电源外观图示,左上角为倍思经典黄色品牌LOGO和主要功能,右上角印有黑色“20W”和“5000mAh”字样,下方为产品名称“倍思20W Qi2磁吸带支架移动电源”和磁吸充电的简易场景。
左侧面展示了产品不同充电场景及对应参数信息。

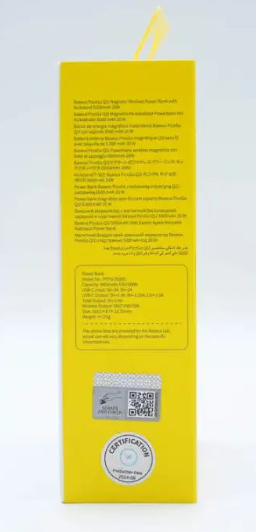

右侧面印有产品基本参数信息。

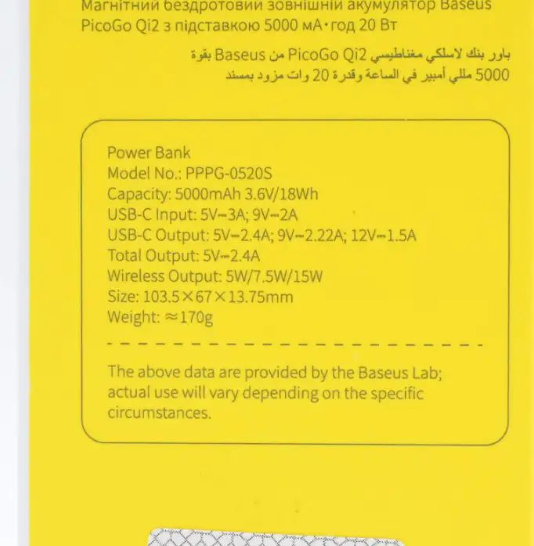

产品参数特写:

型号:PPPG-05205;

容量:5000mAh/3.6V/18Wh

USB-C输入:5V3A,9V2A;

USB-C输出:5V2.4A,9V2.22A,12V1.5A;

总输出:5V2.4A;

无线输出:5W/7.5W/15W;

尺寸:103.5x67x13.75mm

重量:170g。


背面印有不同语言版本的产品使用注意事项以及使用场景示意图。
取出包装内所有物品,倍思20W Qi2磁吸带支架移动电源开箱、C to C充电线材以及说明手册&保修卡以及一版趣味贴纸。

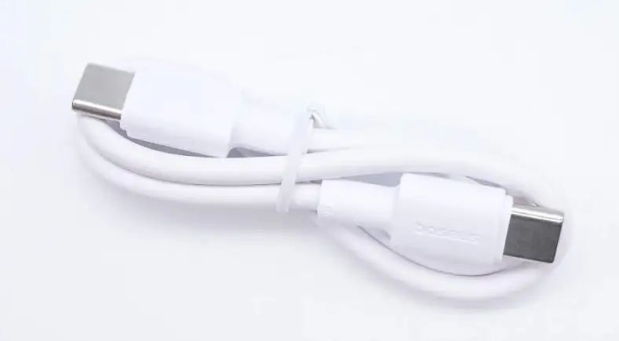

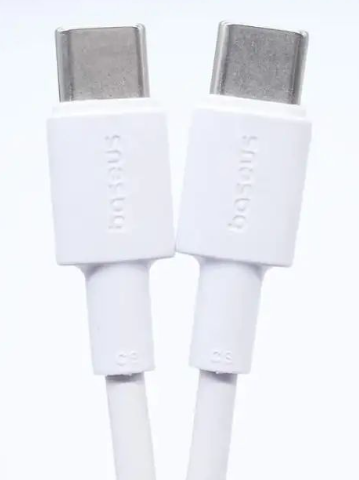

配套充电线材为USB-C to USB-C类型,外被白色PC材质,端子外壳与线身拥有加厚注塑设计,且线材通过绑绳捆绑固定。
充电线端子处印刻倍思英文logo。
测得数据线长度约为35.5cm,满足有线充电时使用的长度连接需求。

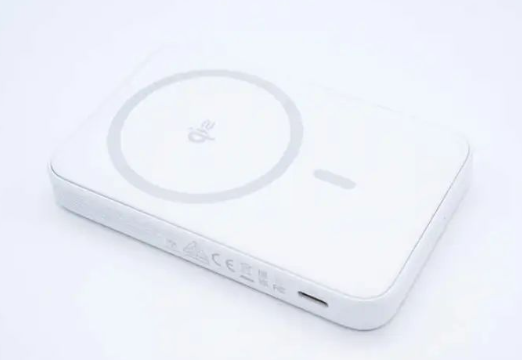

倍思20W Qi2磁吸带支架移动电源为白色扁平式块状设计,正面为类亲肤材质,外壳为亮金合金材质,手感温润丝滑且柔软,整体精致而简约。

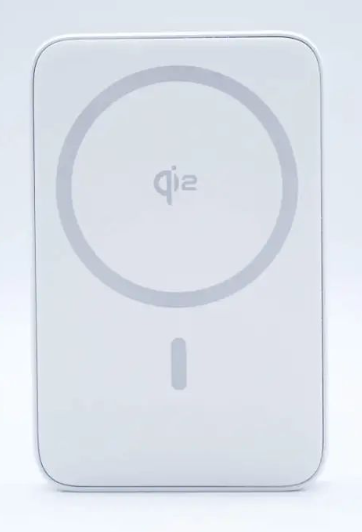

磁吸充电宝正面,用灰色装饰指示出磁铁位置,内部为无线充电线圈。磁吸区域中间印有 qi2 无线充电标识,表明支持qi2无线充电协议。

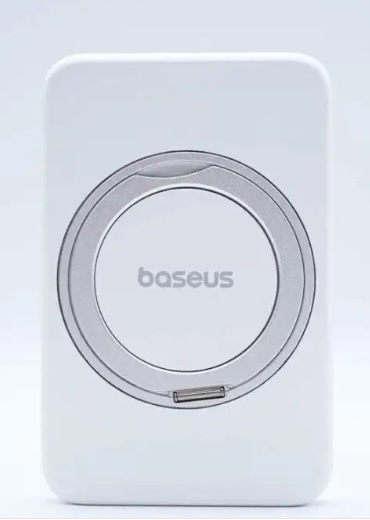

背面光洁素净,中间嵌有一个支架。支架中间印有倍思英文logo。

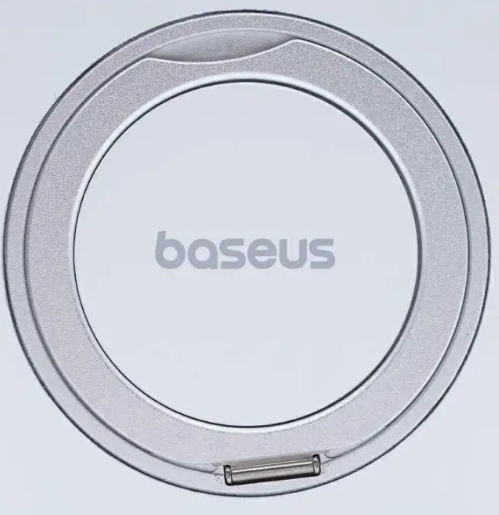

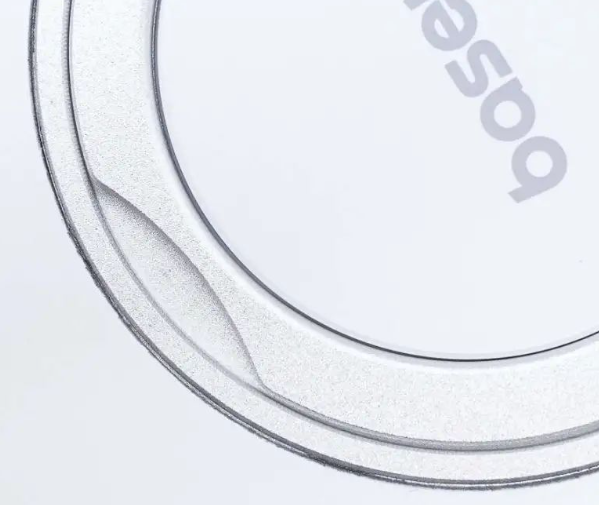

360度可旋转折叠支架特写,为圆环形状。可在不同方位不同角度磁吸充电,极大丰富了充电场景。
凹槽处为支架拉环开口。

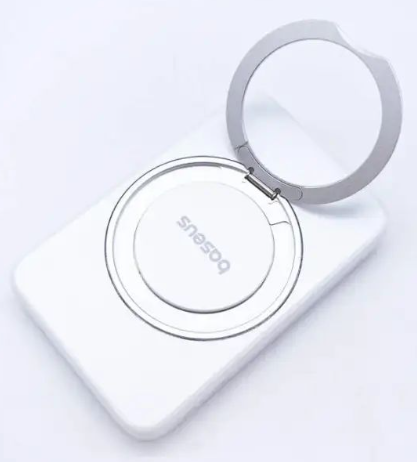

支架拉开场景特写。

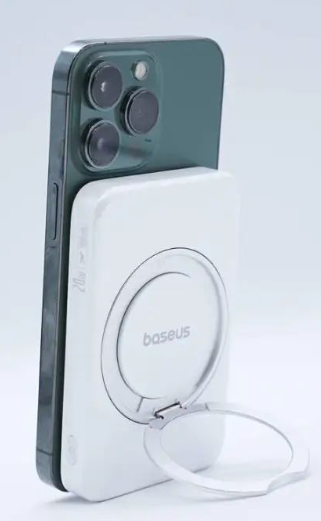

使用360度可旋转折叠支架竖充场景特写。
使用360度可旋转折叠支架横充场景特写。

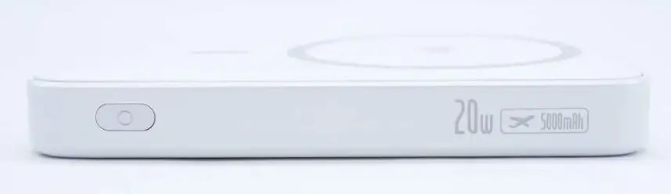

产品右侧面靠底部一枚电源指示灯开关按钮,靠顶部印有“20W”最大输出功率和“5000mAh”标称容量,该容量移动电源可带上飞机。

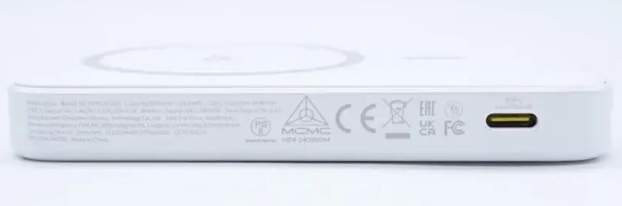

左侧面印有产品参数安规及认证标识,靠底部有一个USB-C接口。

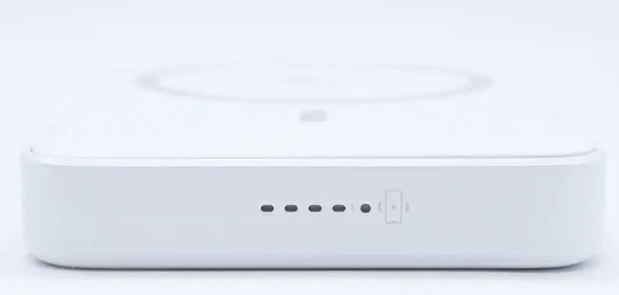

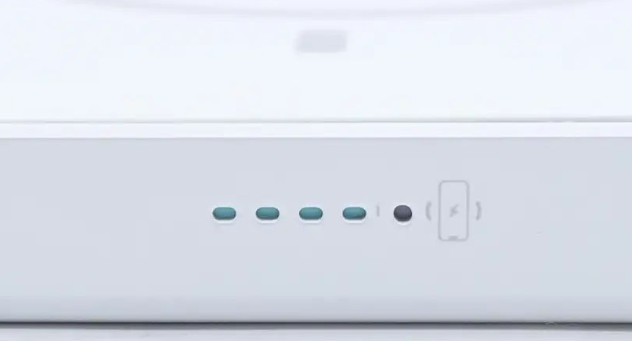

产品底部为电源指示灯,指示灯为两组,左侧4颗为剩余电量指示灯,右侧1颗为磁吸无线充指示灯。
电量指示灯为水蓝色。

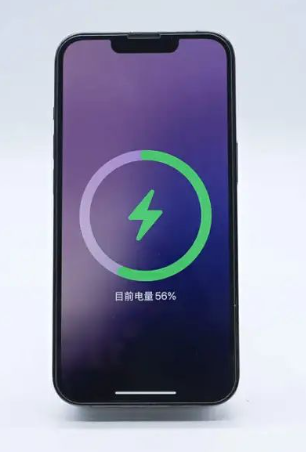

无线充电场景特写。

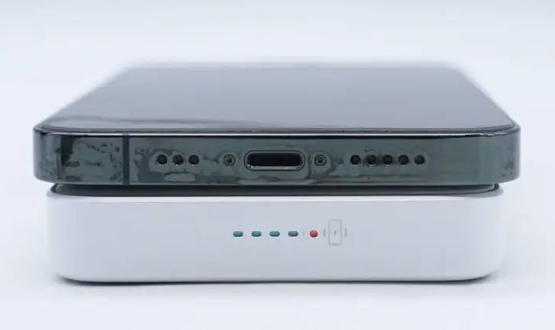

磁吸充电场景正面一览。

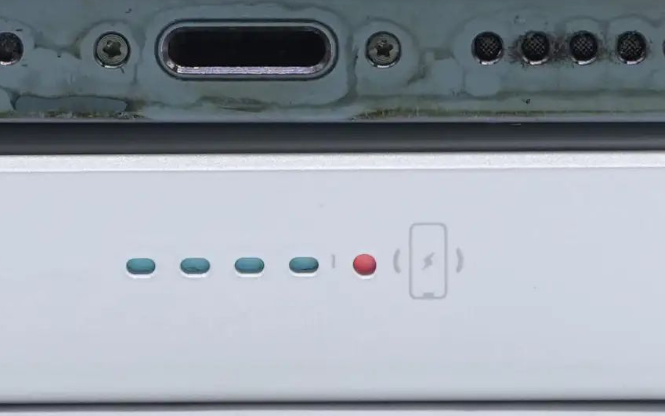

无线充电时,右侧指示灯也会亮起。

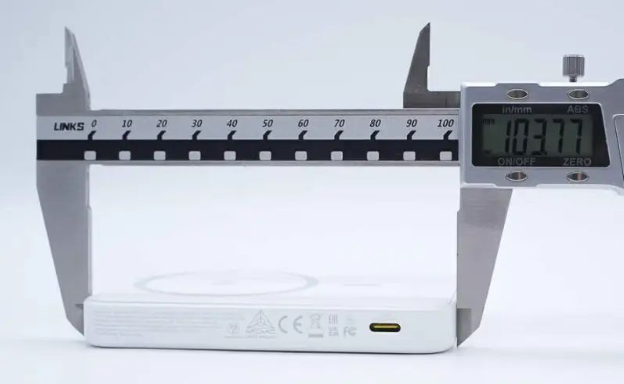

实测倍思20W Qi2磁吸带支架移动电源机身长度为103.77mm。

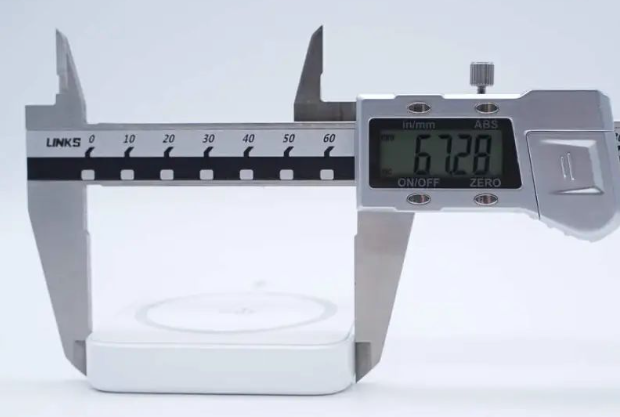

宽度为67.28mm。

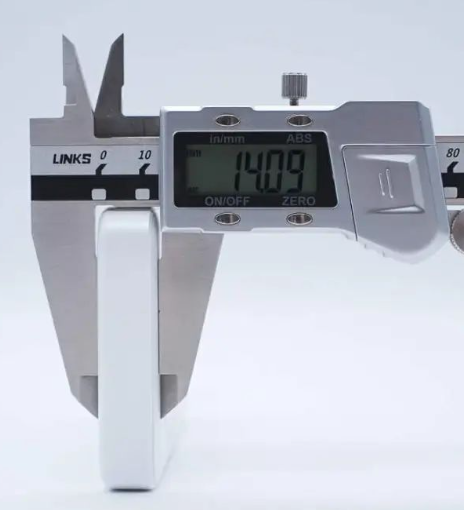

厚度为14.09mm。

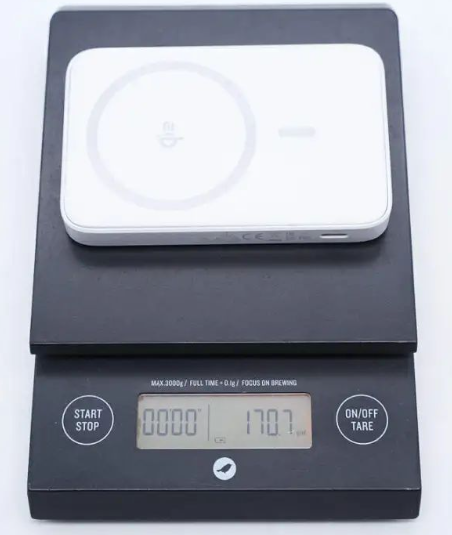

测得产品净重约为170.7g。

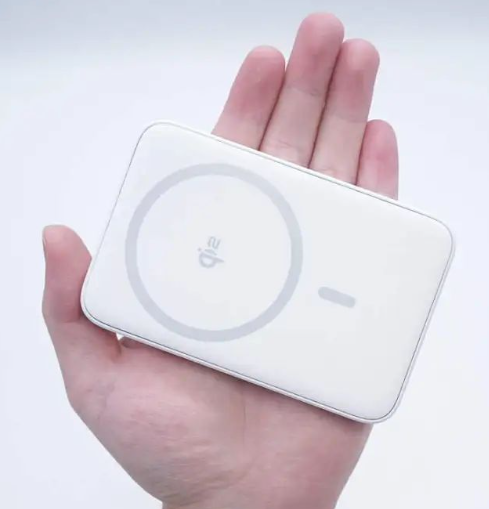

产品拿在手上的大小直观感受。

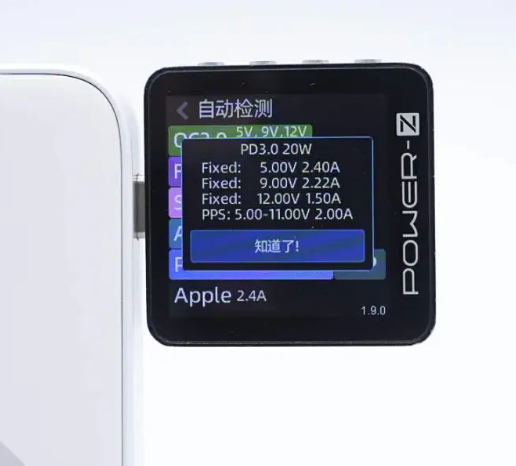

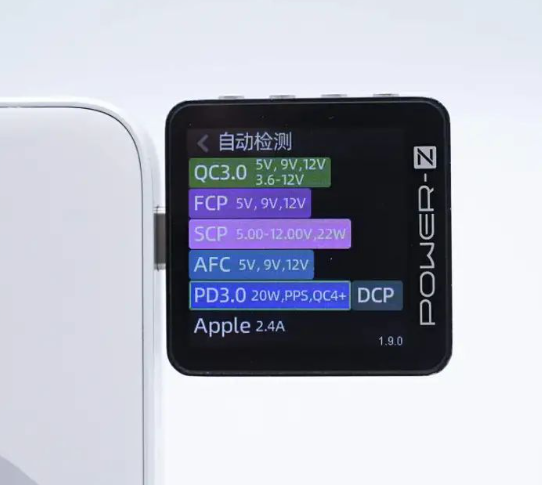

通过POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文方面,USB-C口具备5V2.4A、9V2.22A、12V1.5A三组固定电压档位和5-11V 2A一组可变电压档位。

倍思20W Qi2磁吸带支架移动电源拆解

接下来看一下倍思20W Qi2磁吸带支架移动电源的内部结构和用料。
首先沿着壳体缝隙,将合金外壳取下。

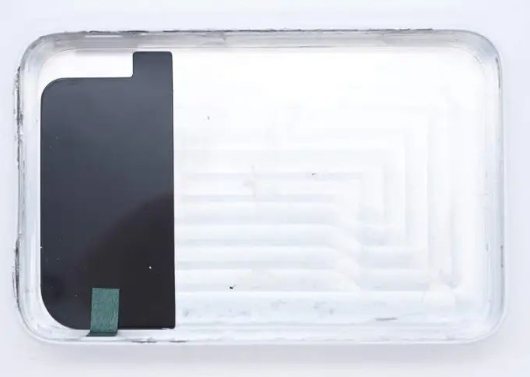

合金外壳内部结构一览。

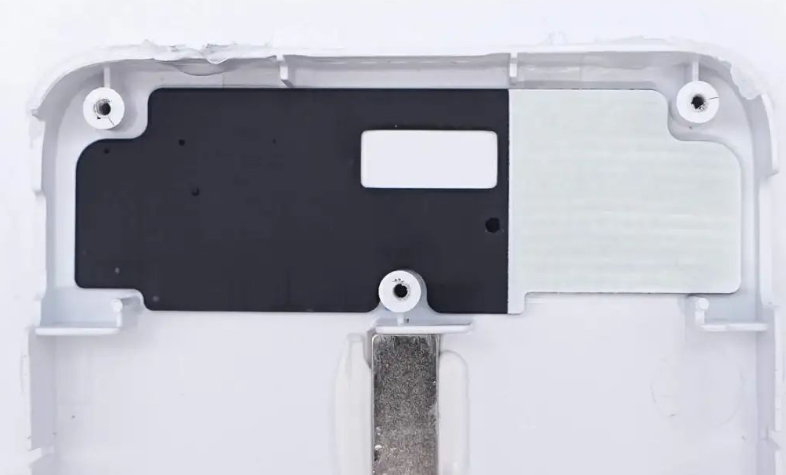

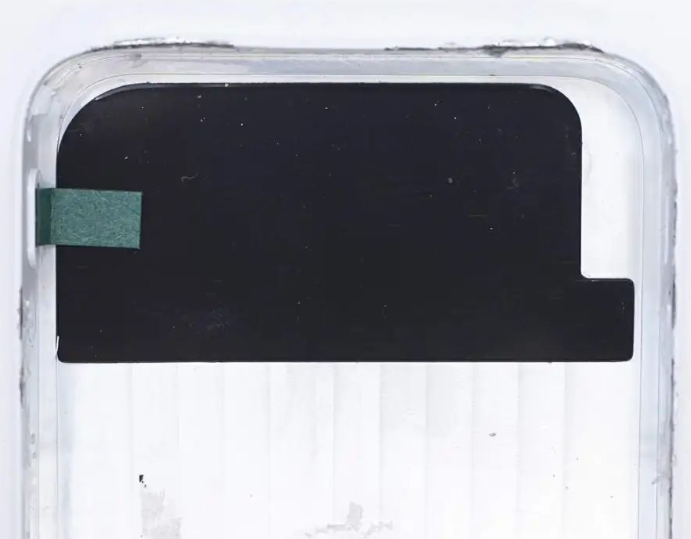

壳体内部的PCBA接触面贴石墨金属片散热。

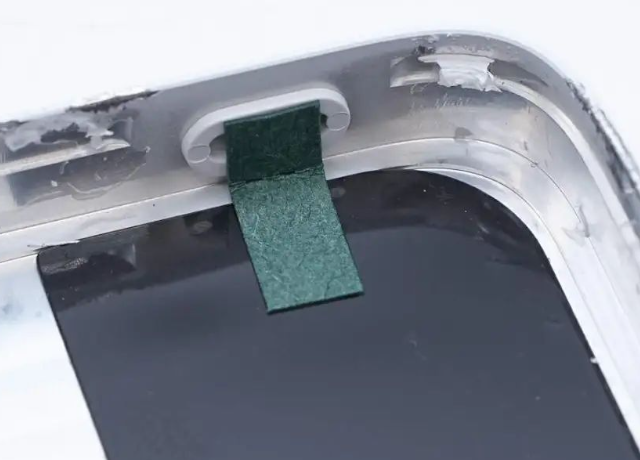

电源 按钮贴青稞纸,另一端贴石墨贴纸,同时固定按钮和贴纸,还能绝缘。

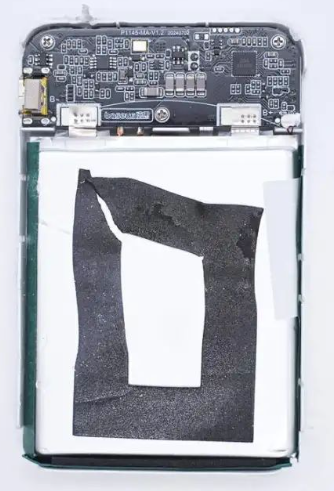

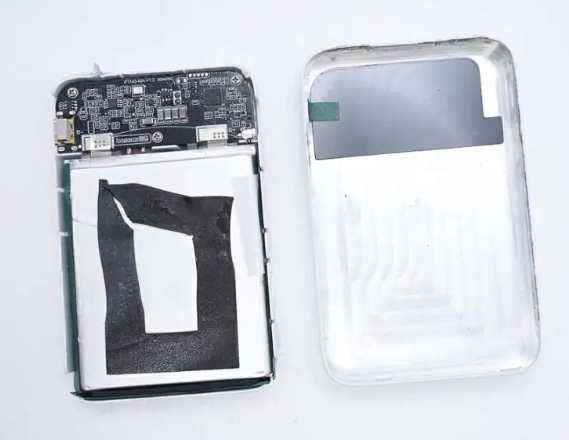

PCBA模块和电池组连接结构全貌一览。
电池组上贴泡棉对其进行缓冲保护。

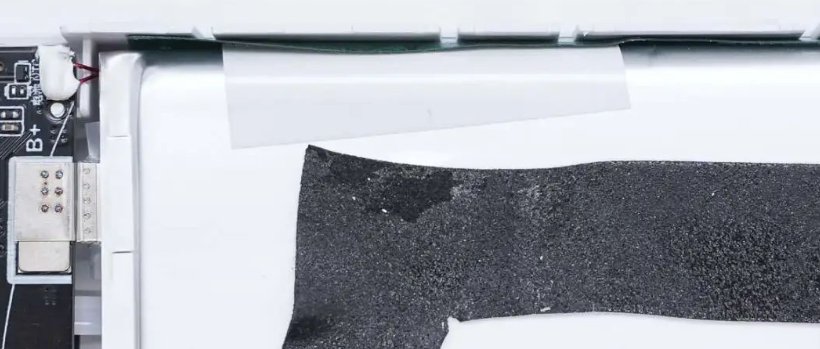

白色高温胶带将电池组粘紧。

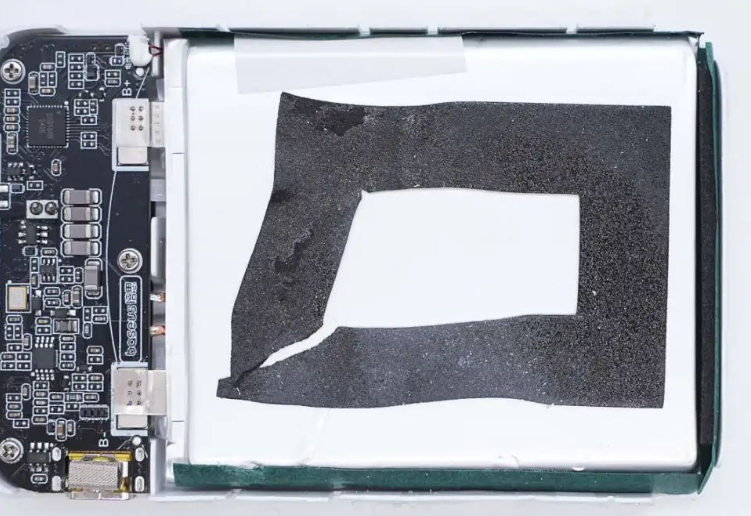

再来看PCBA模块和电池组连接情况。

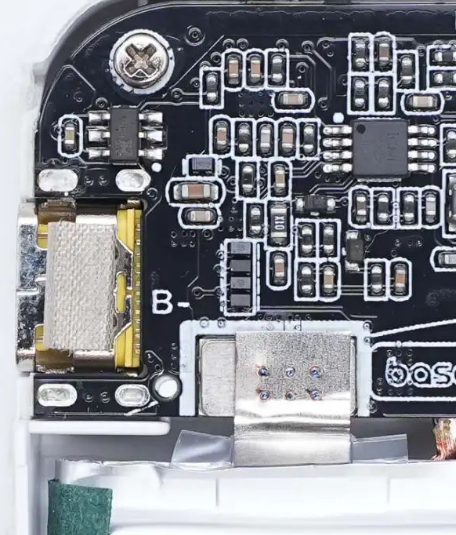

USB-C接口旁边焊接导电布接地。

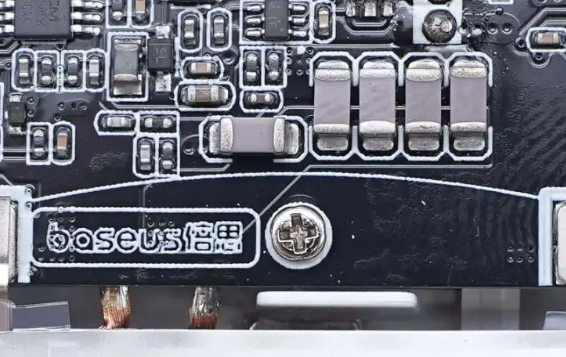

固定PCBA模块的螺丝特写。

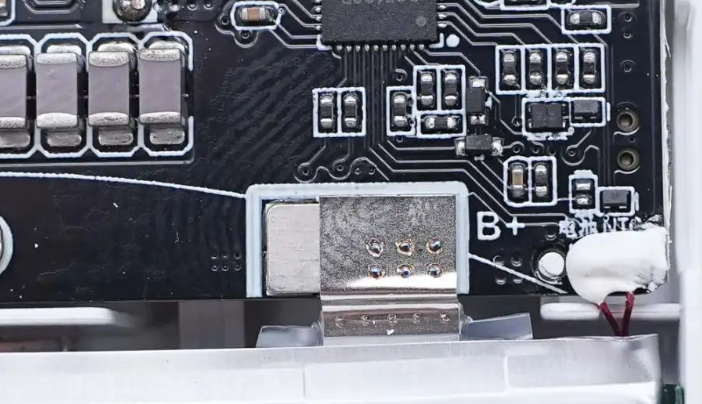

电池组与PCBA模块点焊连接。

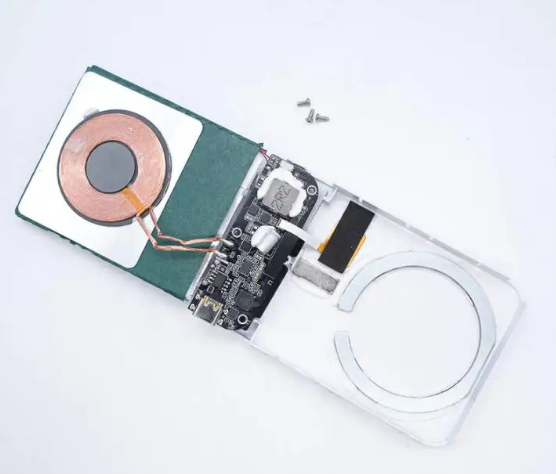

将固定螺丝拧下,翻开电池组来看全貌。

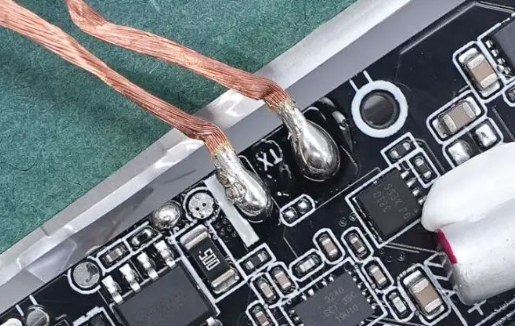

无线充电线圈在PCBA模块上的焊点特写。
用于检测磁吸状态的触摸检测贴片用泡棉粘于面板上。
断开所有导线和极耳连接。

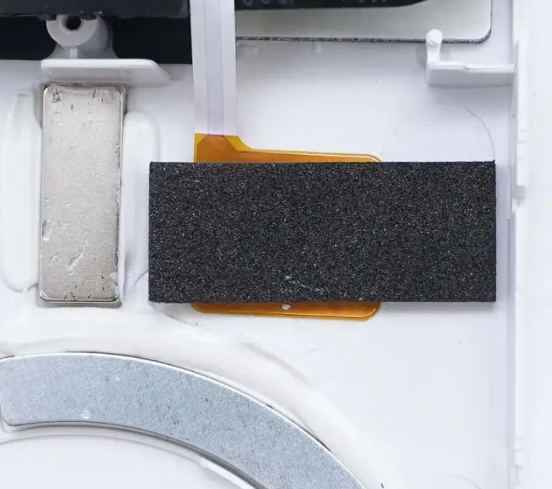

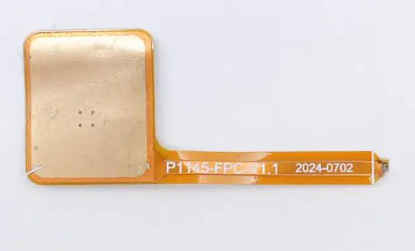

触摸检测贴片特写。

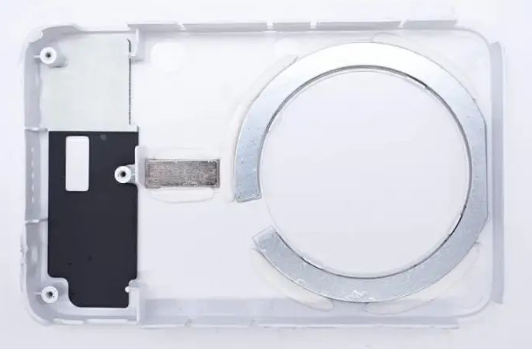

产品面板内部结构特写。
面板上的PCBA模块接触面石墨金属片散热和泡棉缓冲保护。

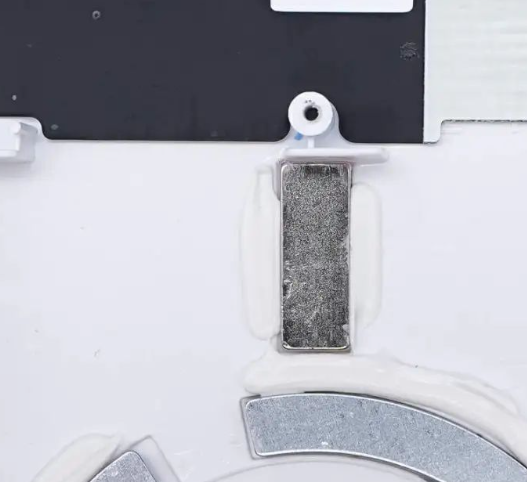

用于吸附手机的方形磁铁特写。
来看电池组和线圈的外部结构。电池组周边贴青稞纸绝缘。
另一面同样贴泡棉缓冲保护,可以发现电池组由整块软包电芯构成。

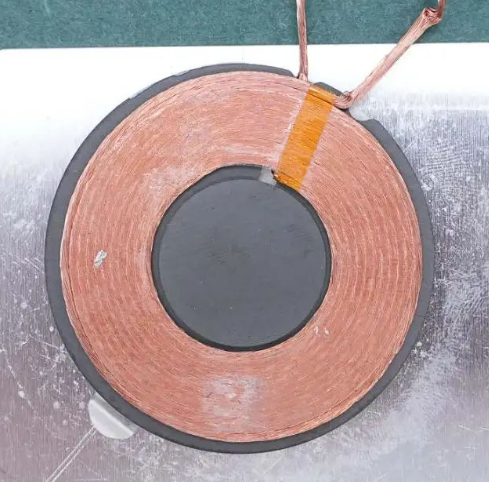

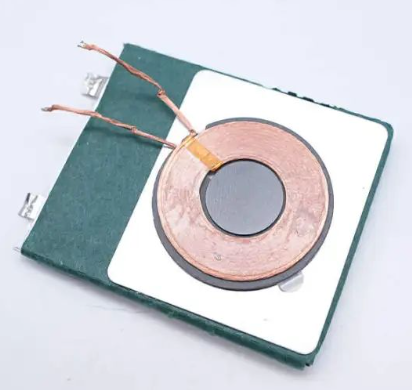

线圈粘在金属板上加强散热,并用高温胶带粘紧防止散落。
取下线圈,电池组被青稞纸包裹绝缘。

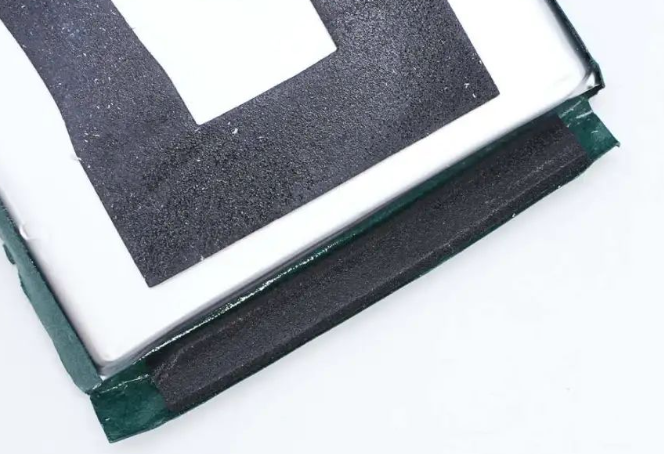

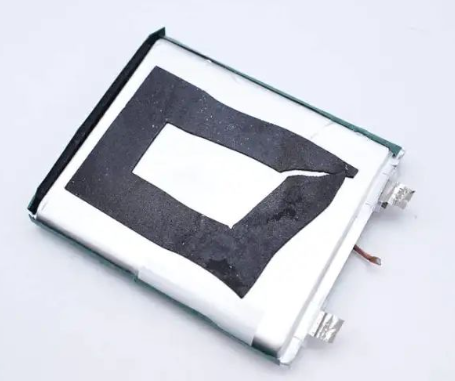

电池组底部同样贴泡棉缓冲保护

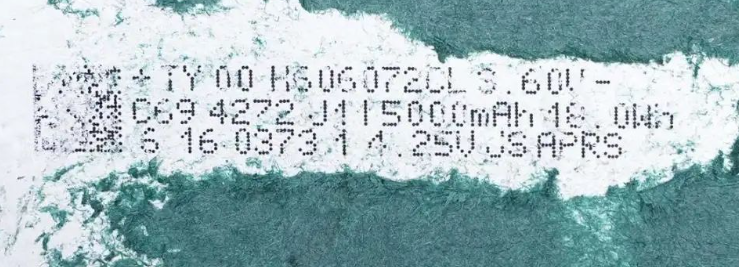

撕下石墨贴纸,露出电芯喷码。电芯来自APRS安普瑞斯,型号H606072L。标称电压3.60V,标称容量5000mAh,能量18.0Wh,截止电压4.25V。
再来看PCBA模块,重要器件打胶加固,LED灯珠上设有遮光罩。

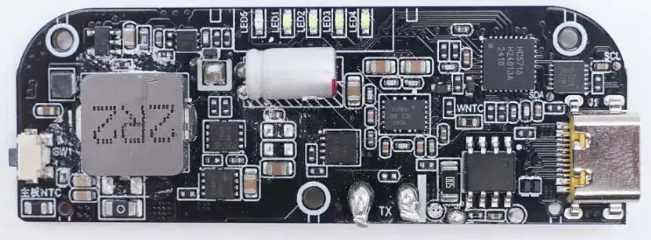

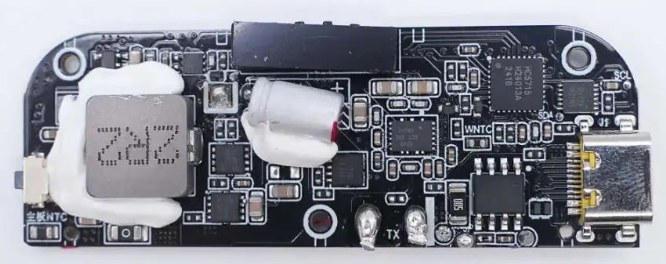

清理掉胶水,撕下遮光罩,露出PCBA模块全貌。从左至右可见,贴片按钮,升压电感及两颗同步升压开关管,然后是滤波电容。中间无线发射芯片和无线充电功率管,右侧是电池组保护芯片和无线充电芯片和安全芯片。最右端一颗USB-C接口。

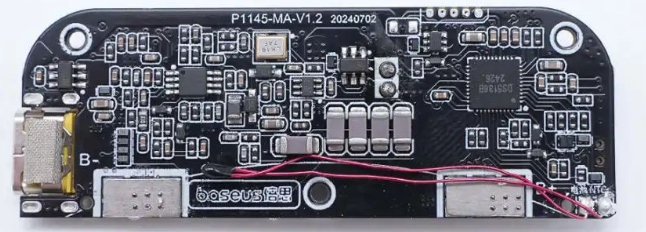

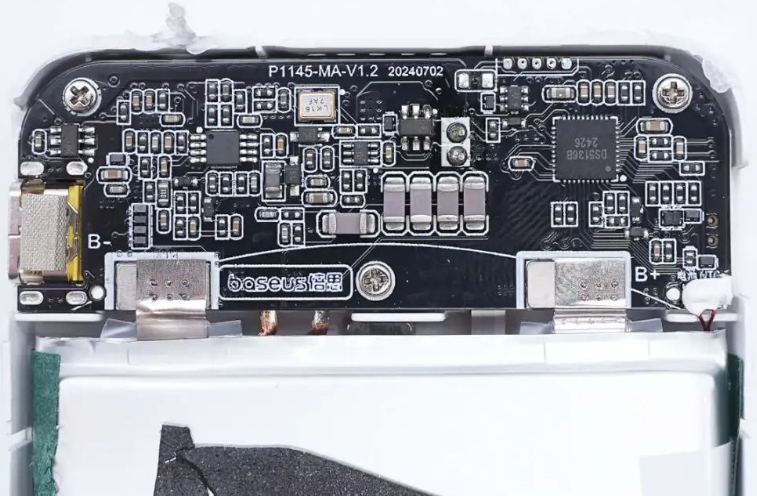

来看另一面。从左至右可见导电布和电池保护管,中间一颗双运放和谐振电容,最右端是移动电源SOC。

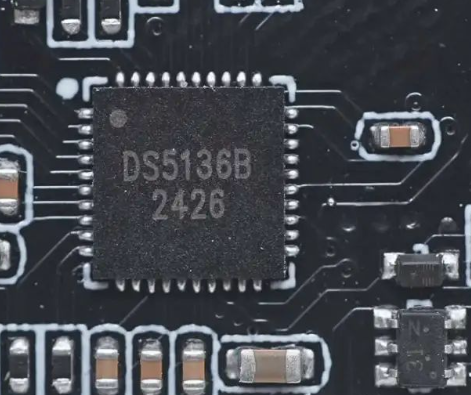

移动电源SOC特写,来自DSEMI点思半导体,型号DS5136B。DS5136B 是一款单串 22.5W 到 27W 双向快充移动电源 SOC,集成了同步开关升压变换器、支持 A + Cinout+ Cinout 任意口快充,
支持 CC-CV 切换,支持 PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP 等主流快充协议,集成电池充放电管理模块、电量计算模块、显示模块,并提供输入/输出的过压/欠压,电池过充/过放、NTC过温、放电过流、输出短路保护等保护功能。

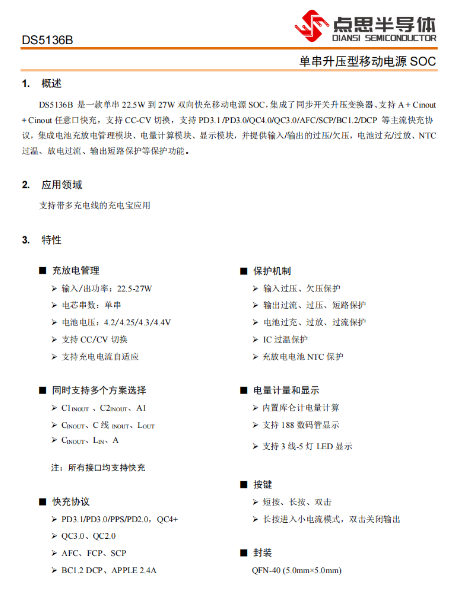

点思DS5136B芯片详情。

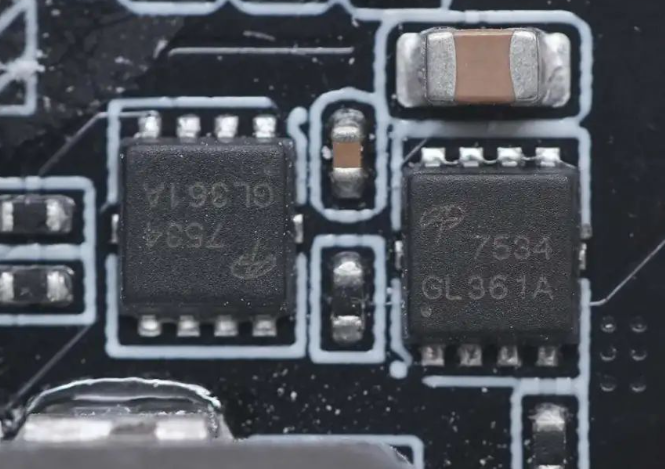

两颗同步升压开关管特写,型号AOS7534,来自万国半导体,耐压30V,双NMOS管,采取DFN3*3封装。

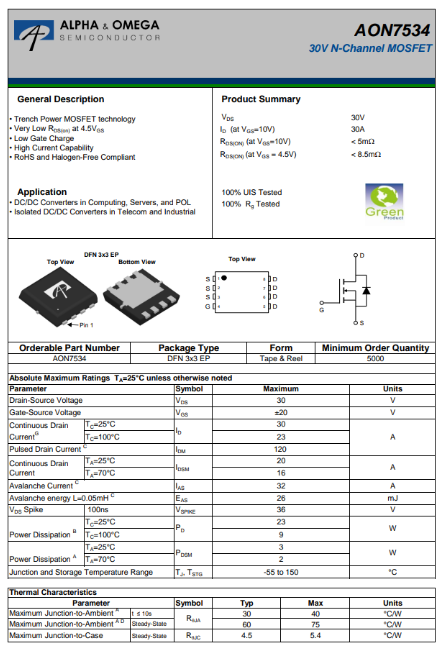

万国半导体AOS7534资料详情。

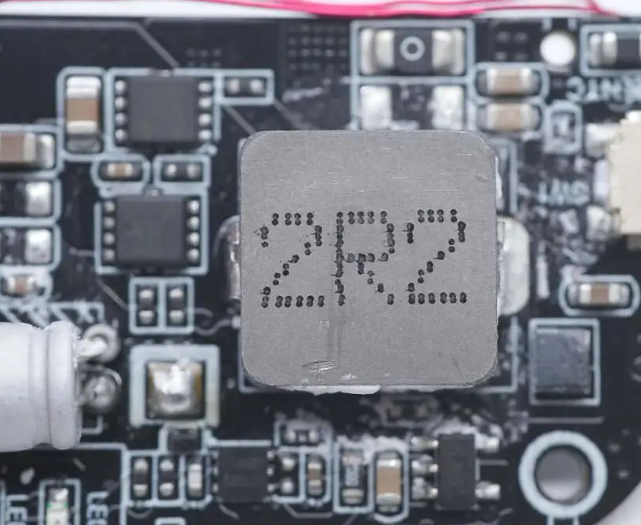

合金升压电感特写,规格2.2uH。

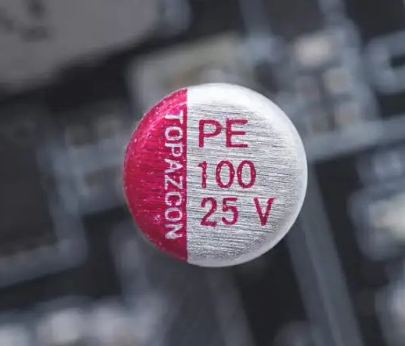

低压滤波电容特写,来自TOPAZCON黄宝石,规格为100uF 25V。

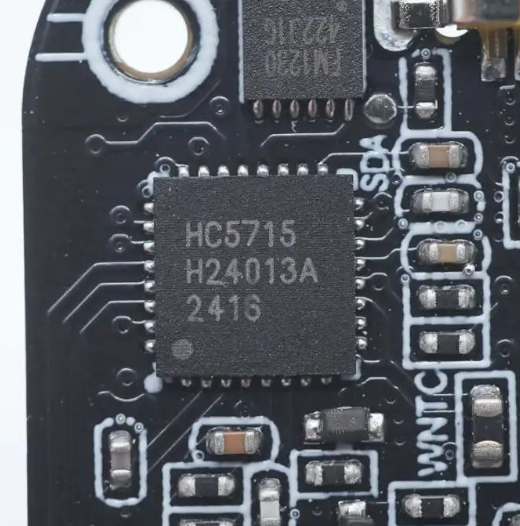

一颗来自惠尔无线的无线充电芯片,型号HC5715。HC5715 是一款无线充电专用 IC,支持 PD、QC、AFC 适配器,控制输出功率高可达 15W。拥有完善的保护电路,先进的算法、超高的效率和良好的兼容性,适用于稳定性要求较高的产品.

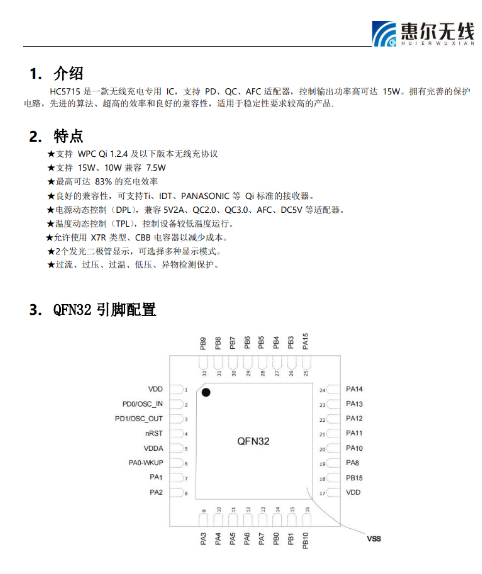

惠尔无线HC5715芯片详情。

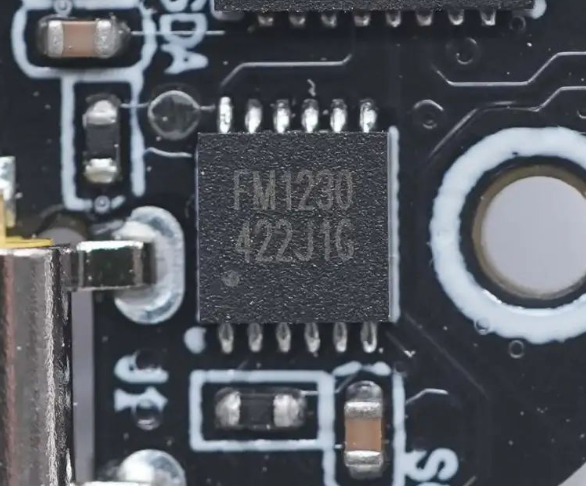

安全芯片特写,来自复旦微,型号FM1230,FM1230支持DES/TDES、AES、SM4对称算法,RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法,具备多种防护能力,支持对称和非对称加解密运算、安全存储、身份认证等功能,可用以接触式的ESAM/PSAM模块,SE安全模块等应用领域。
FM1230可提供不少于8KB的用户数据空间,擦写次数可达10万次,可在55℃的环境下安全保存数据10年左右,通过了IT产品信息安全认证证书与二级商用密码产品认证证书,通过了AEC-Q100车规认证。
一颗晶振特写。

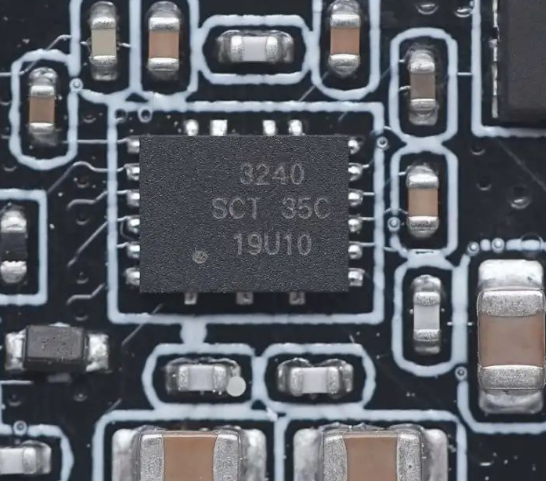

无线发射芯片特写,型号SCT63240,SCT63240是芯洲科技新推出的一款针对5W到15W无线充电的全桥芯片,采用QFN 3X4封装,搭配MCU或专用控制器实现更高性价比和更加简洁的系统方案。内部集成高性能全桥及驱动,两路 LDO(5V和3.3V输出),高精度无损电流采样以及完善的保护机制。
SCT63240是一颗针对无线充用的全桥驱动芯片,支持最大20W输出,内置DC DC降压,两路LDO,无损电流采样电路等。15W以内产品效率及温度(10W一般客户可以做到效率85%,温度在40°c)表现优秀。

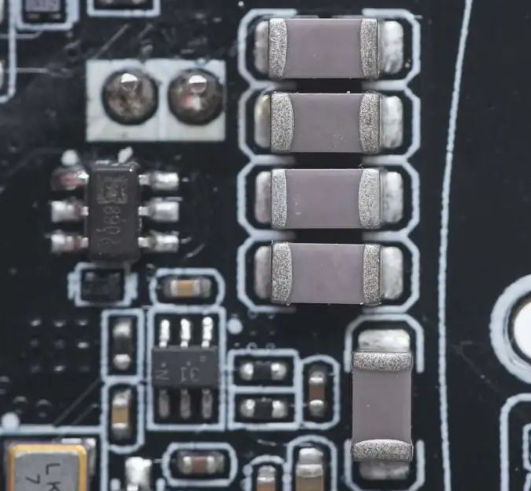

联排NPO谐振电容特写。

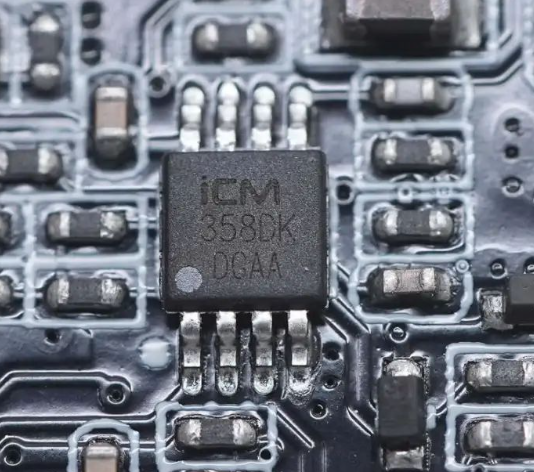

一颗来自创芯微的双运放特写,型号LMV358,LMV358是CMOS双RRIO放大器,具有低偏置、低功耗和稳定的高频响应特性。结合了专有和专利设计技术,以1.5MHz带宽,0.7V/uS的压摆率和低失真实现了非常好的交流性能,同时每个放大器的静态电流仅为100 μA。

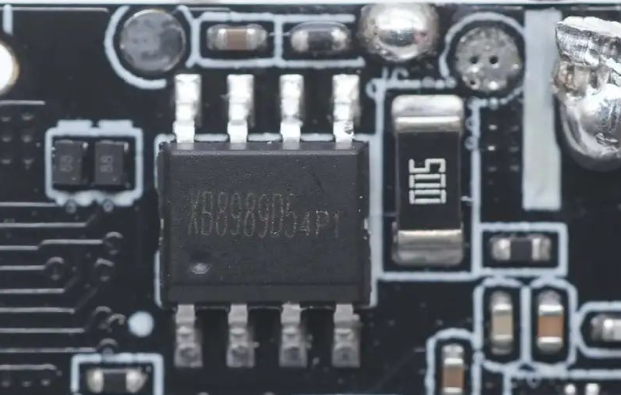

电池组保护芯片来自XySemi赛芯,型号XB8989AZ,是用于锂离子/聚合物电池保护的高集成度解决方案。包含先进的功率MOSFET,高精度电压检测电路和延时电路,采用SOP8封装。

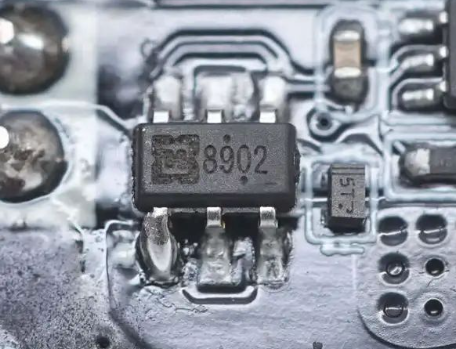

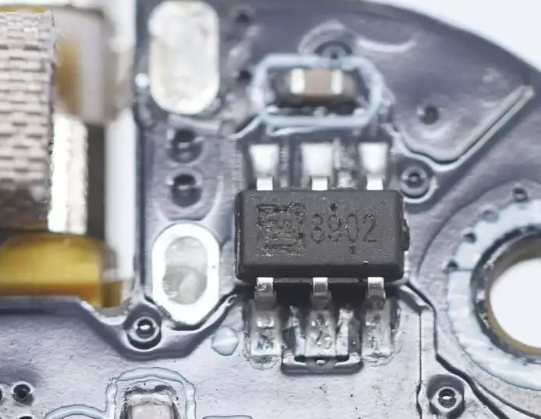

VBUS开关管特写,丝印8902。
另一颗同型号VBUS开关管特写。控制USB-C接口输出切换。

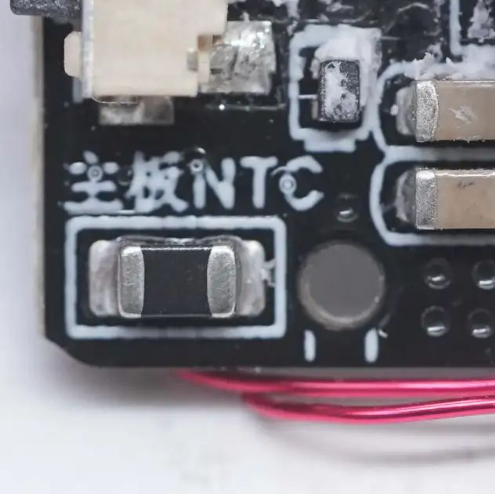

NTC热敏电阻特写,用于电池组温度监测,进行过温保护。

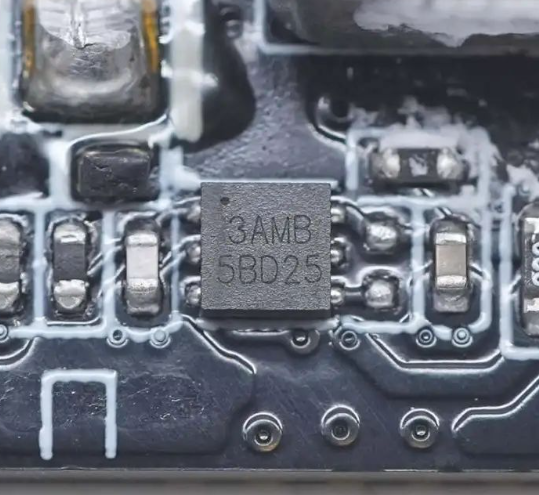

丝印3AMB的触控芯片特写,用于检测手机贴合,自动开启无线充电。
LED灯珠特写。

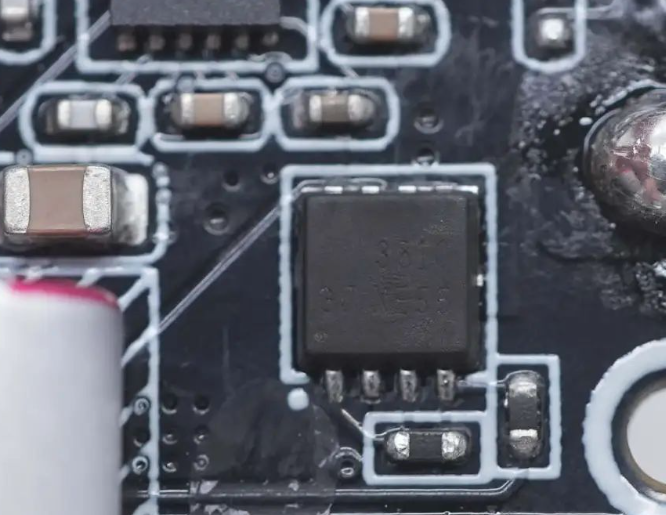

一颗丝印3810的MOS管特写。

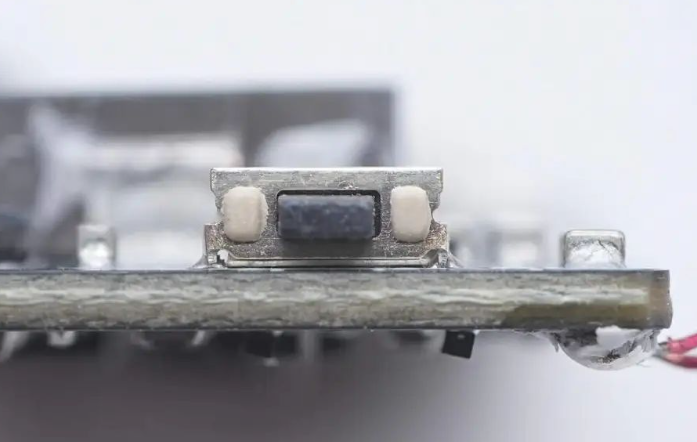

贴片电源按钮特写。

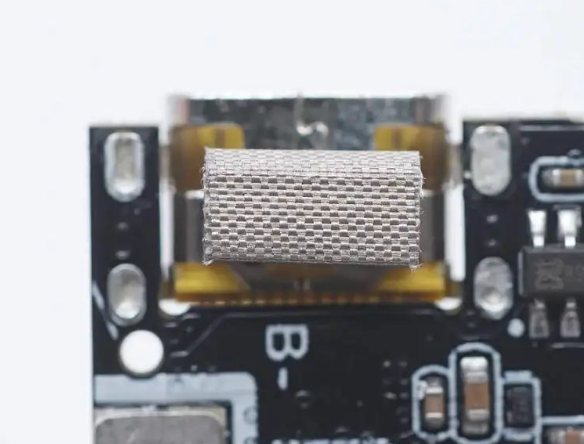

导电布特写,导电布内部采用海绵填充。

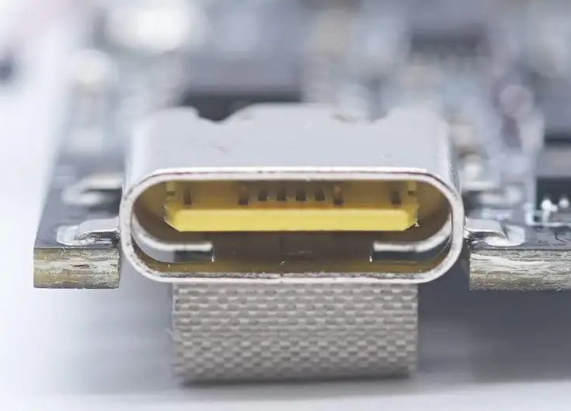

USB-C接口特写,黄色胶芯不露铜。

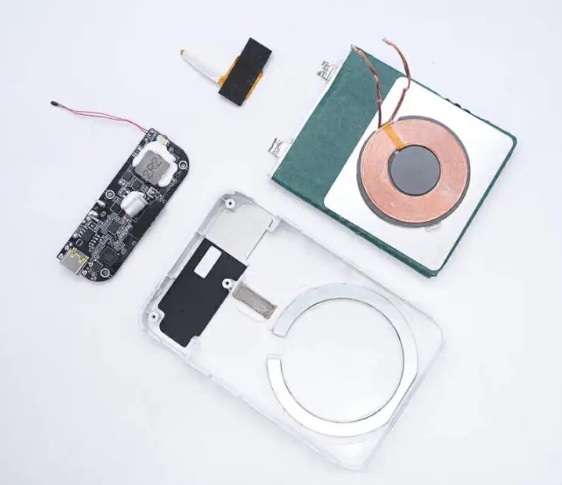

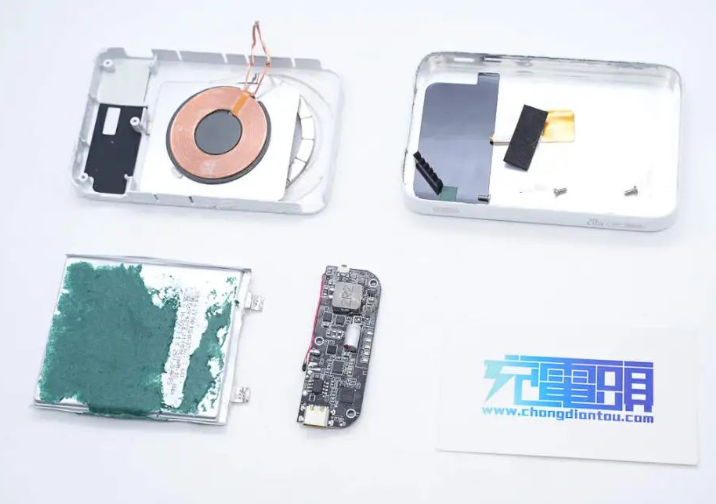

全部拆解完毕,来张全家福。

充电头网总结

最后附上倍思20W Qi2磁吸带支架移动电源核心器件物料清单,方便大家查阅。
倍思20W Qi2磁吸带支架移动电源整体为扁平砖式设计,外形素净小巧、手感温润。能同时支持最高15W Qi2磁吸无线快充和20W PD快充,此外还兼容QC和FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A等多种协议,采用USB-C单口供电和充电,侧面设有指示灯指示电源电量。
充电头网通过拆解了解到,倍思这款磁吸充电宝内部芯片方案来自DSEMI点思半导体,型号DS5136B,该芯片不仅支持22.5W 到 27W 双向快充,还集成同步开关升降压变换器,及电池过充/过放、NTC过温、放电过流等多种保护功能。移动电源电池组由1块安普瑞斯5000mAh软包电芯构成,电芯标称电压3.60V,标称能量18.0Wh。
壳内无线充电线圈贴金属片散热,外加NTC热敏电阻用于温控,电池粘贴青稞纸和泡棉保护,壳体内部贴有大面积石墨贴纸,产品整体安全防护和散热较为到位。移动电源内部做工可靠,用料也十分扎实。
